Kennen Sie das?
Unbefugter Zugriff, weil der Schlüssel noch steckt?
Verschmutze oder defekte Schlüsselschalter?
Verlorene Schlüssel kosten Sie jedes Mal tausende Euro?
Keine Dokumentation darüber, wer wann Parameter geändert hat?
Einsetzbar in vielen Szenarien
.png?ts=1772689262)

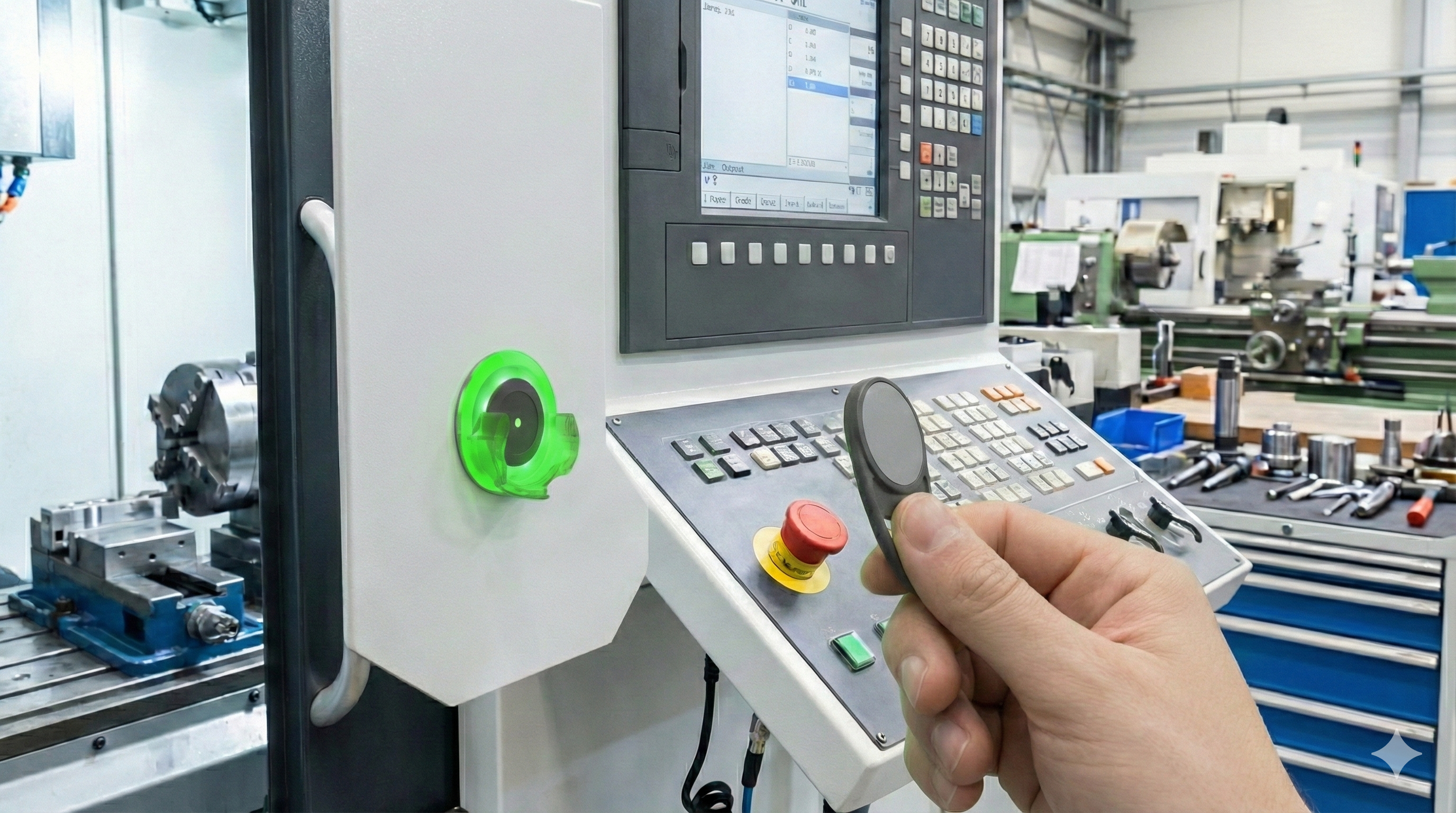

Maschinenfreigabe
Berechtigung nur für geschultes Personal.
.jpg?ts=1772689261)
Logistik
Steuerung von Rolltoren und Schranken.

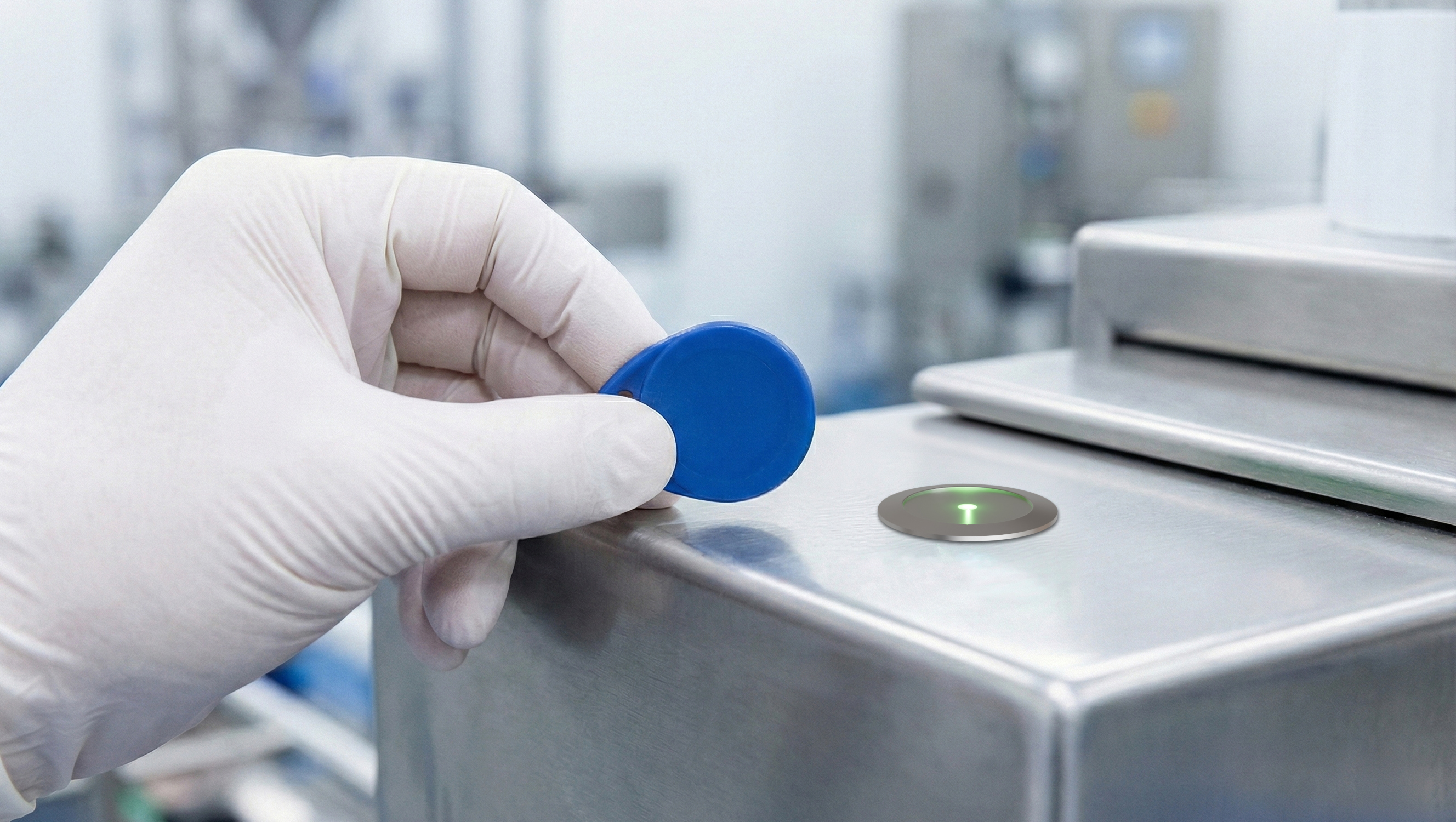

Hygienebereiche
Kontaktloses Schalten in der Lebensmittelindustrie.
.jpg?ts=1772689261)

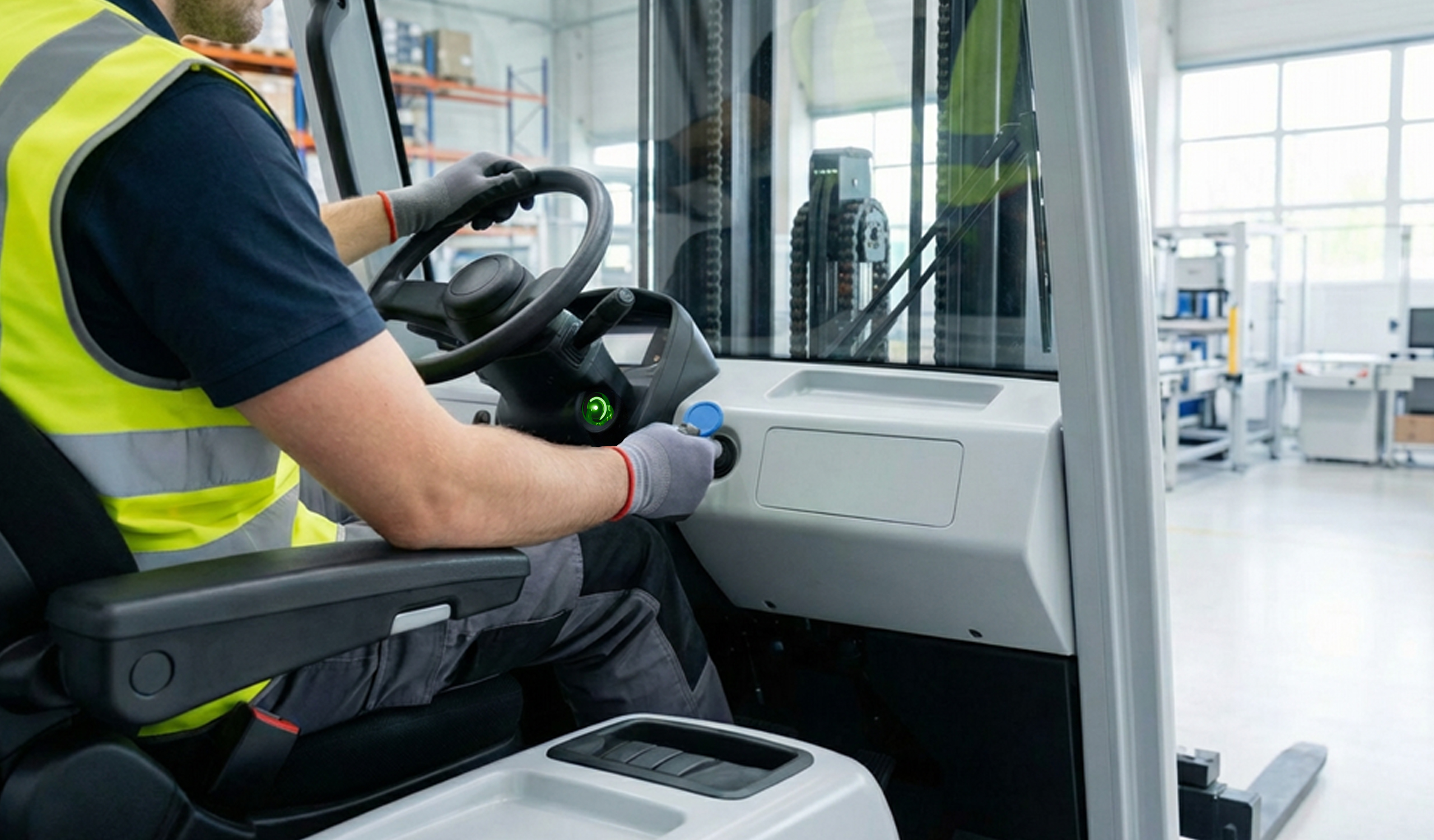

Flurförderzeuge
RFID statt Zündschlüssel für Gabelstapler.

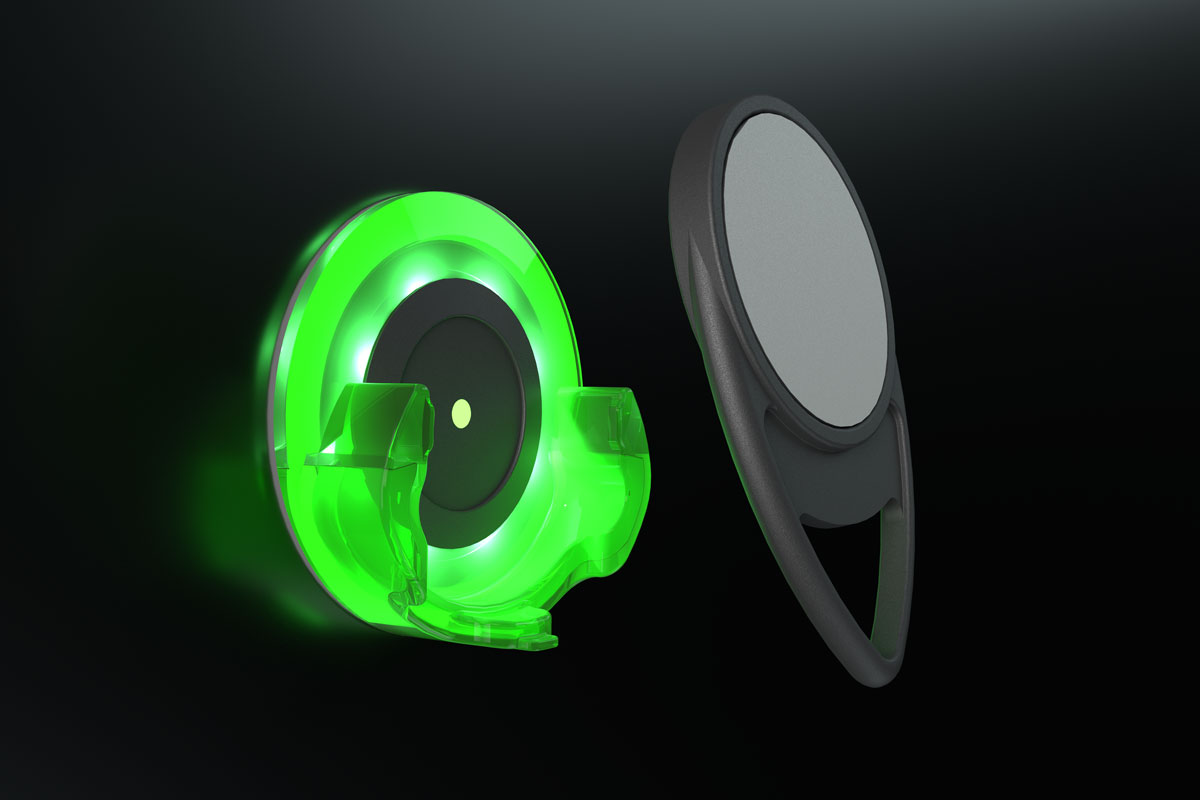

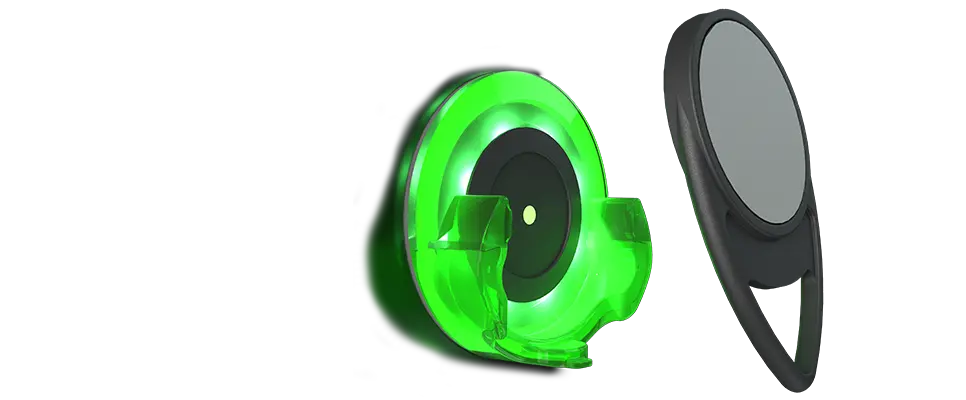

Schlegel bietet drei unterschiedliche RFID-Systeme an:
Die RFID-Systeme unterstützen je Version folgende Betriebsarten: Zyklisches und/oder einzelnes Abfragen. Beim zyklischen Abfragen wird in regelmäßigen Intervallen dauerhaft das Vorhandensein des Transponders überprüft. Solange der Transponder registriert wird, bleibt die mit dem Transponder geschaltete Funktion aktiv. Beim einzelnen Abfragen wird jede neue Registrierung eines Transponders ausgewertet und die damit verbundene Aktion geschaltet.
RFID-Standard - für individuelle, spezielle Anforderungen
RFID SKS - für die einfache und schnelle Integration in Bereiche mit geringeren Anforderungen
RFID TMS - für den flexiblen Einsatz in Bereichen mit komplexen Anforderungen
Erhalten Sie einen Gesamtüberblick über unsere RFID-Systeme

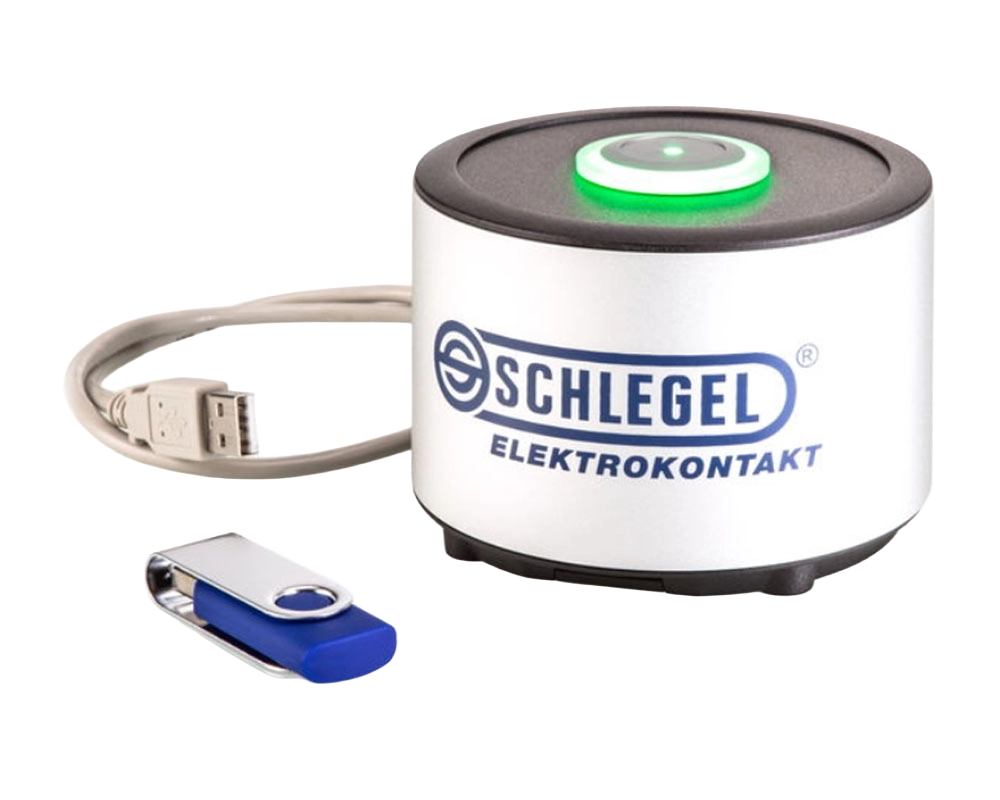

Was ist RFID Standard?
RFID Standard ist ein flexibles, frei konfigurierbares System. Mit Hilfe von Kommando-Befehlen lässt sich das Lese-/Schreibgerät über eine externe Steuerung (SPS oder IPC) mit USB- oder RS232-Anschluss nach den eigenen Bedürfnissen programmieren. Der Anwender kann die Datenstruktur auf dem Transponder beliebig definieren und über die externe Steuerung den Anforderungen entsprechend auswerten.
Was ist RFID SKS?
Das RFID SKS ist ein eigenständige RFID System, das für die einfache und schnelle Integration in bestehende Betriebsumgebungen konzipiert wurde. Es benötigt keine speziellen Anschlüsse, wie z.B. USB oder RS232, und es kann direkt auf die Ausgänge zugegriffen werden. Das System besteht aus einem Lesegerät, einer Auswerteelektronik, einem Master Key (Admin Transponder) und den User Keys (Benutzer Transponder). Lesegerät, Auswerteelektronik und Master Key sind aufeinander abgestimmte Komponenten. Das Lesegerät kann nur mit der passenden Auswerteelektronik kommunizieren, das Einrichten des Systems ist nur mit dem passenden Master Key möglich.
TCA: Transponder-Collector-Assignment. Die Informationen des Transponders werden auf Open-Collector-Ausgängen des SKS abgebildet. Erfahren Sie mehr zum SKS-TCA (Link Anleitung SKS-TCA).
TRA: Transponder-Relais-Assignment. Die Informationen des Transponders werden auf den potentialfreien Relais-Ausgängen des SKS abgebildet. Erfahren Sie mehr zum SKS-TRA (Link Anleitung SKS-TRA).
Was ist das RFID TMS?
Das RFID-TMS ist im Aufbau dem SKS sehr ähnlich, wird aber um eine Software erweitert, mit der sich die Transponder verwalten lassen. Anders als beim SKS liegt beim TMS die Information im Transponder. Zur Programmierung der Transponder ist die Software zwingend nötig. Denn die Software wird mit einer kundenspezifischen Seriennummer erstellt, die beim Programmieren der Transponder mit abgespeichert wird. Die Transponder können nur von der Auswerteelektronik verarbeitet werden, die die gleiche Seriennummer ausweist. Dies gewährt die Sicherheit, dass keine Funktionen durch fremde Transponder freigeschaltet werden können. Neben der Seriennummer gibt es zwei weitere Bereiche auf dem Transponder, die der Kunde mit der Software selbst belegen kann.
TRA: Transponder-Relais-Assignment. Die Informationen des Transponders werden auf den potentialfreien Relais-Ausgängen des TMS abgebildet. Erfahren Sie mehr zum TMS-TRA (Link Anleitung TMS-TRA).
TCA: Transponder-Collector-Assignment. Die Informationen des Transponders werden auf Open-Collector-Ausgängen des TMS abgebildet. Erfahren Sie mehr zum TMS-TCA (Link Anleitung TMS-TCA).
Unsere RFID-Systeme
| Merkmale | Standard | SKS | TMS | ||
|---|---|---|---|---|---|
| Variante | - | TRA | TCA | TRA | TCA |
| Individuelle Programmierung |  |
 |
|
|
|
| Eigene Auswerteelektronik | |
|
|
|
|
| Benötigte Schnittstelle | USB / RS232 | Keine | Keine | Keine | Keine |
| Ausgänge | Über SPS / IPC | 3 Relais | 5 Open-Collector | 3 Relais | 8 Open-Collector |
| Anzahl Transponder* | Unbegrenzt | 25 | 25 | Unbegrenzt | Unbegrenzt |
| Anzahl Berechtigungen* | Unbegrenzt | 7 | 25 | 7 | 255 |
| Gruppenberechtigungen | |
|
|
|
|
| Betriebsarten (Abfragemodus) | Zyklisch/Einzeln | Zyklisch/Einzeln | Zyklisch | Zyklisch | Zyklisch |
| Integration in Feldbussysteme** | Über SPS / IPC | |
|
|
|
| Verwaltungssoftware | |
|
|
|
|
| Einsatzmöglichkeiten | Individuell für spezielle Anforderungen | Plug&Work, geringer Verwaltungsaufwand, einfache Anforderung | Hoher Verwaltungsaufwand, Personalisierung, komplexe Anforderungen | ||
* Es ist theoretisch eine unbegrenzte Anzahl möglich.
** Über das modulare Bussystem von Schlegel für folgende Feldbussysteme: Profibus, Profinet, CANOpen, Ethernet IP, EtherCAT, Powerlink, IO-Link, AS-Interface.
F.A.Q.
Was ist RFID?
RFID ist die Abkürzung für Radio Frequency Identification und bedeutet die kontaktlose Identifizierung von Objekten mittels Radiowellen. Ein RFID-System besteht immer aus einem Lesegerät und einem oder mehreren Transpondern (auch Tag genannt).
Wie ist ein RFID-System aufgebaut?
Der Transponder besteht aus einer Spule (Antenne) und einem Mikrochip, der die Daten enthält. Das Lesegerät erzeugt über Radiowellen ein elektromagnetisches Feld. Befindet sich der Transponder in diesem Feld, wird über dessen Spule Strom induziert und ein Signal erzeugt, welches das Lesegerät empfangen und auswerten kann.
Wofür werden RFID-Systeme eingesetzt?
Typische Einsatzgebiete für RFID sind die Identifizierung von Personen, z. B. bei Zugangskontrollen oder Zeiterfassungen. Aber auch das Identifizieren von Objekten z. B. im Zusammenhang mit Echtheitsprüfungen, Instandhaltungen oder der Produktion wird häufig mit RFID realisiert.
Welche RFID-Technologien gibt es?
RFID gibt es für verschieden Frequenzen. Vereinfacht lässt sich sagen, je höher die gewünschte Reichweite, desto mehr Energie wird benötigt. Man unterscheidet drei Frequenzbereiche: LF (Low) liegt im Bereich < 135 KHz und < 0,1 m, HF (High) bei 13,56 MHz und < 0,5 m, UHF (Ultra high) bei 865 – 928 MHz und < 10 m.
