Système de bus modulaire

Une seule solution pour une grande variété de systèmes

Le MBS est un système de bus propriétaire qui peut être intégré facilement et rapidement dans divers systèmes de communication. Il s'agit actuellement de systèmes de bus de terrain tels que Profibus DP, AS-Interface ou CANopen, ainsi que de réseaux Ethernet industriels tels que Profinet, Ethernet/IP, EtherCAT ou Powerlink et, plus récemment, IO-Link.

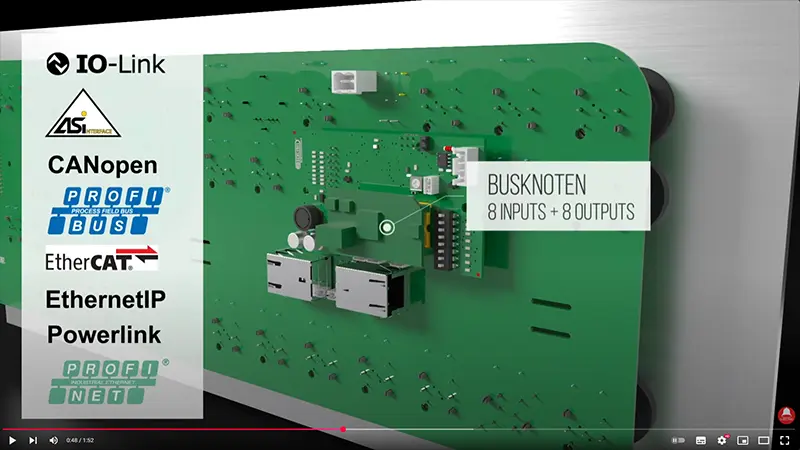

Le système de bus modulaire MBS de Schlegel se compose de deux modules : Le module de base dédié au bus et le module d’extension indépendant. Il suffit de connecter le MBS au système de communication spécifique respectif via le nœud de bus du module de base. La communication interne du module de base avec les modules d'extension se fait exclusivement via un bus de données propriétaire et indépendant du système.

Les modules d'extension permettent de gérer jusqu'à 128 dispositifs de commande tels que des boutons-poussoirs, des boutons tournants, commutateurs à clé, des voyants, etc. La flexibilité et la fiabilité accrues ainsi qu'un travail de câblage considérablement réduit sont des avantages essentiels de la technologie de réseau moderne par rapport au câblage parallèle qui était courant dans le passé. En outre, avec l'introduction de IO-Link et de l'IIOT, de nouvelles possibilités ont été créées ces dernières années pour rendre l'utilisation des réseaux industriels encore plus judicieuse et efficace.

Pour la configuration, le concept d’exploitation modulaire offre aussi bien des modules standardisés en trames fixées ainsi que la possibilité de répondre individuellement aux demandes de conception spécifique du client. Le résultat est un système évolutif et dynamique permettant l’intégration de design contemporain et de technologie de pointe dans la conception des machines et tableaux modernes, tout en considérant les exigences des clients.

Chaque type de module standard contient 8 entrées et 8 sorties et il est conçu dans une trame de 25 x 25 mm, 27 x 27 mm ou 30 x 30 mm pour une utilisation typique dans les panneaux de contrôle. La technologie du système de bus modulaire est quand même aussi flexible que le système peut être adapté aux besoins individuels du client. Le design peut également être modifié de manière flexible en fonction des souhaits du client.

Vers le configurateur produit

individuel

rapide

optimisé en termes de coûts

Si votre projet ne peut pas être réalisé avec les modules standards, nous pouvons néanmoins prendre en compte vos besoins particuliers. En cas d'une conception personnalisée, nous recourons aux sous-modules du système de bus modulaire en adaptant la carte de support (circuit imprimé avec les blocs de contact individuels) par rapport aux points de commandes en fonction de votre conception spécifique et en profitant également de notre concept à coûts optimisés.

DESCRIPTION TECHNIQUE

Ingénierie et production d'équipements

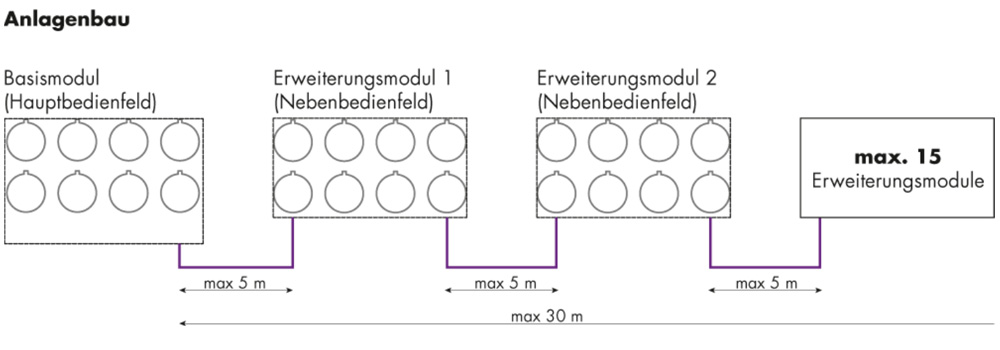

Dans la construction d'installations, nous considérons l'ensemble de l'installation, qui possède généralement un panneau de commande principal et plusieurs panneaux de commande secondaires. Ici, le panneau de commande principal est équipé du module de base et, en fonction de votre concept de commande, d'autres modules d'extension. Le panneau de commande principal abrite le nœud de bus avec le raccordement typique du bus. Il est également possible d'équiper d'autres postes de commande secondaires de modules d'extension et de les commander via le panneau de commande principal avec les données du bus. Dans l'application « construction d'installations », vous avez la possibilité de commander jusqu'à 128 postes de commande avec illumination à LED, et ce pour une longueur de câble de 5 m entre les postes de commande et une longueur totale de 30 m dans l'installation.

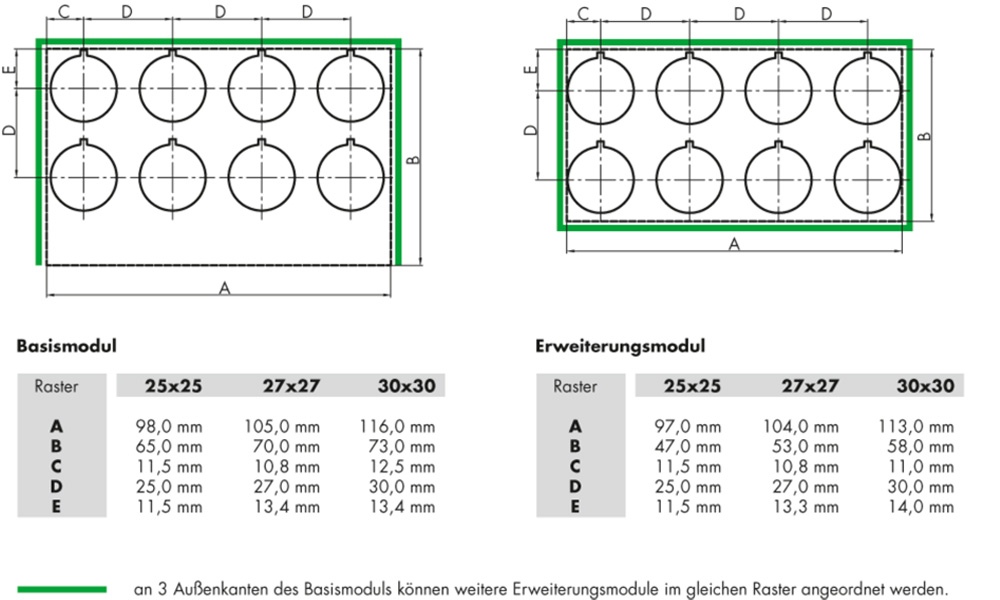

Montage des modules standard
Nous proposons les modules standardisés dans une trame fixe de 25 x 25 mm / 27 x 27 mm / 30 x 30 mm. Les modules sont ensuite enfichés sur les actionneurs de la face avant et verrouillés avec les actionneurs au moyen d'une barre d'arrêt sur le contacteur. Ainsi, vous n'avez pas besoin de boulons d'écartement supplémentaires dans la face avant pour fixer les modules. Du point de vue électrotechnique, le module de base est alimenté par une tension d'alimentation +24V/DC et le signal de bus. Les modules d'extension sont reliés entre eux au moyen d'un câble de connexion et ne nécessitent donc pas de câblage supplémentaire, ce qui réduit énormément les frais de câblage. Les différents modules peuvent être alignés selon une grille.
