BLOCS DE CONTACT AS-INTERFACE

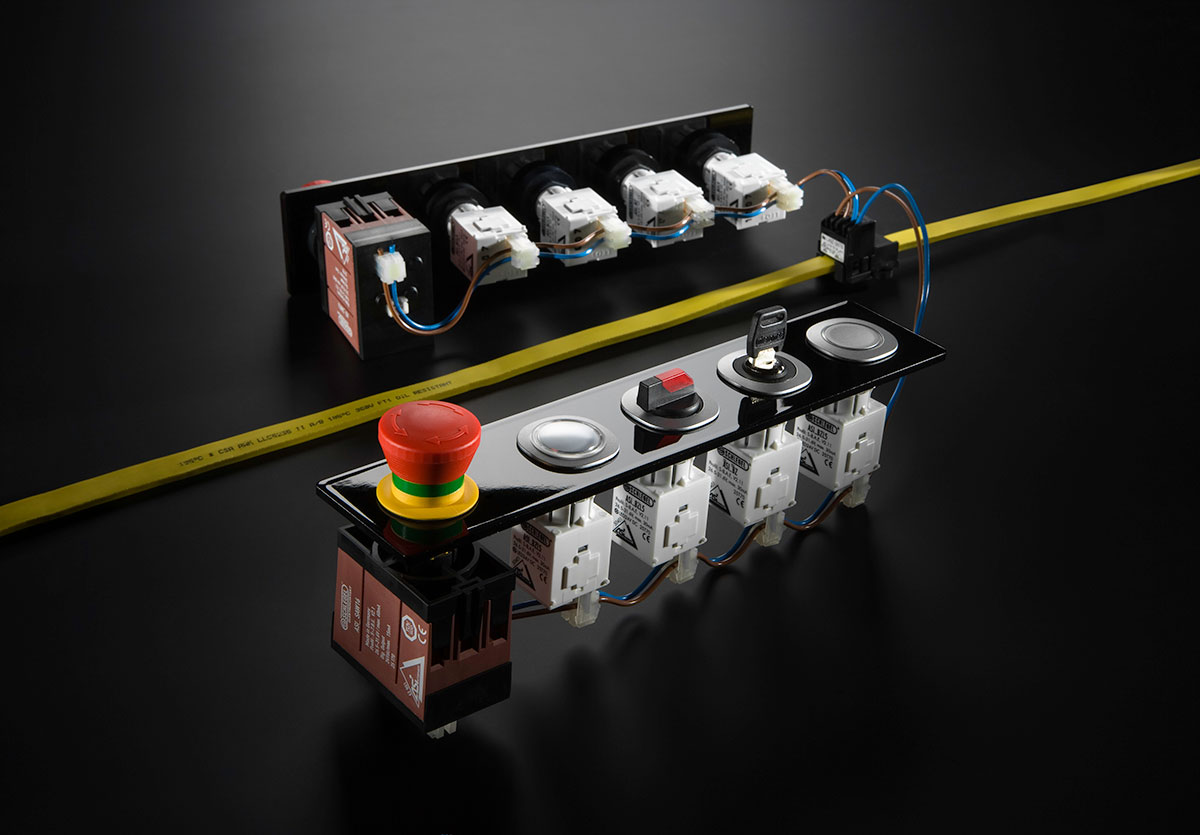

Au lieu de monter jusqu'à 10 raccordements par bouton; avec le bloc de contact AS-Interface, il ne faut raccorder que 2 fils par technique auto-dénudant et les boucler d'esclave à esclave. Il est possible de raccorder jusqu'à 62 auxiliares de commande à un seul câble bifilaire. Cela permet d'économiser du travail, de raccourcir les temps de montage, de réduire les possibilités d'erreur et de modifier et d'étendre le système en un clin d'oeil si nécessaire.

Les esclaves SCHLEGEL peuvent être connectés à n'importe quel endroit grâce à la flexibilité de la structure de mise en réseau AS-Interface. Chaque appareil de commande et de signalisation représente un seul participant avec une adresse individuelle dans le système AS-Interface.

Vers le configurateur produit

Caractéristiques de l'esclave

Esclave AS-Interface certifié avec deux fonctions d'entrée, une sortie graduable pour une LED T5,5K enfichable

Sortie avec protection contre les courts-circuits et les surcharges

Possibilité de raccorder jusqu'à 62 esclaves maximum sur une branche AS-Interface

Port de données d'entrée D2 et D3

L'indicateur lumineux (LED) peut être gradué sur 4 niveaux et commuté entre deux niveaux de luminosité différents via les sorties D0 et D1

Même taille que les contacteurs standard de la série « A... ».
Utilisation sans risque de perturbation dans un environnement fortement sollicité (par ex. installations de soudage, convertisseurs de fréquence)

Aussi pour l'utilisation avec des boutons tournants / commutateurs à clé avec 2 et 3 positions

Profil AS-Interface S-B.A.E (mode d'adressage élargi)

Port de données de base D0 et D1

Raccordement simple avec connecteur à 2 pôles

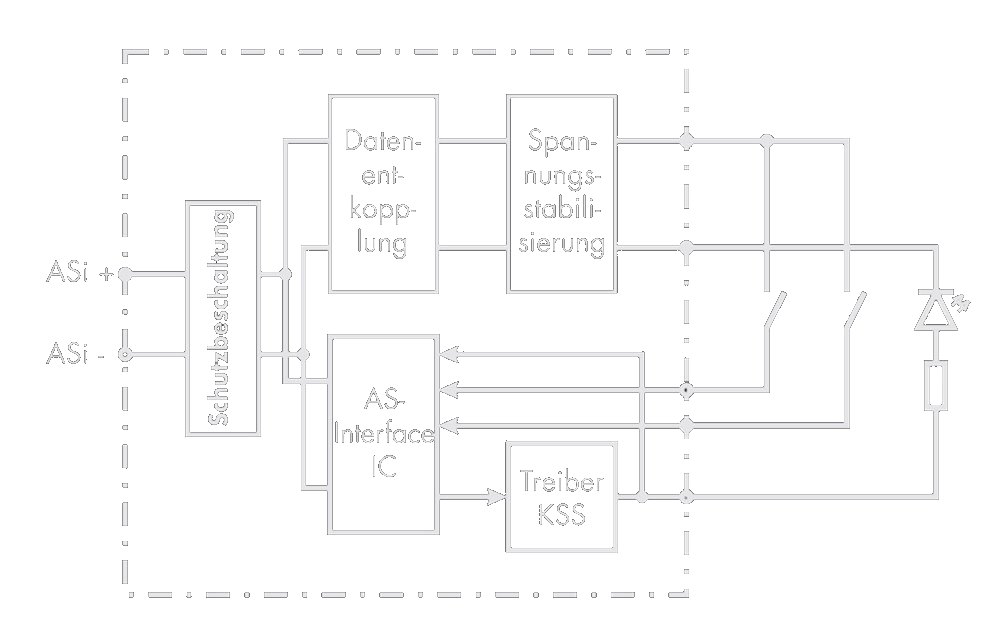

Blockschaltbild

Sur cette image, on peut voir un schéma fonctionnel d'une interface AS.

Bits de données des sorties et des entrées

En général

Sur cette image, on peut voir une interface AS générale.

Bouton-poussoir

Sur cette image, on peut voir les positions des interrupteurs d'une interface AS.

Bouton tournant/commutateur à clé
avec 2 positions (1 poussoir)

Sur cette image, on peut voir une interface AS avec deux positions.

Bouton tournant/commutateur à clé
avec 3 positions (2 poussoirs)

Sur cette image, on peut voir une interface AS avec trois positions.

Remarque

Concernant les interrupteurs de position et les interrupteurs à clé avec deux poussoirs séparés : étant donné que l'actionneur et l'esclave ASI peuvent être enclenchés l'un avec l'autre en étant tournés de 90°, la position de référence suivante est prise comme base pour l'affectation claire des bits d'entrée (DI2, DI3) :

Raccordement esclave ASI en haut

Nez de torsion en haut

Contrôle de la luminosité de la LED

Pour la commande de luminosité de la LED (variation à 4 niveaux), il est possible de modifier le rapport cyclique de la tension à modulation de largeur d'impulsion (MLI) via un appel de paramètre du maître. Le courant de sortie est alors réduit (individuellement pour chaque sortie D0/D1) en quatre étapes de 100% à 50%, 25% et 12,5% du courant permanent.

Grâce à la commande individuelle de la LED via les sorties D0 ou D1, il est possible de passer d'un niveau de luminosité à l'autre. Ceci est réalisé par l'intermédiaire de « l'appel de paramètres Write ».

Sur cette image, on peut voir des paramètres d'une interface AS.

Normes et approbations

AS-Interface, le standard du niveau inférieur du terrain, est également le standard mondial selon la norme IEC 62026-2, après la norme européenne EN 50295.

Certification et marque du logo : Le fonctionnement fiable et l'insensibilité aux perturbations des esclaves SCHLEGEL ont été testés par un laboratoire agréé. Tous les produits certifiés portent la marque de certification AS-Interface.

Spécification AS-Interface, version V2.11, révision 1

CSA

Raccord des esclaves

Les esclaves sont raccordés au fil de commutation par la technique de connexion autodénudante via une prise femelle bipolaire (3,96 mm) protégée contre l'inversion de polarité et dotée d'un cliquet d'arrêt et d'une décharge de traction.

Exigences en matière de câbles

Le câble de raccordement doit répondre aux exigences suivantes :

Code couleur : brun : ASI+ / bleu : ASI-

Isolation : isolation en PVC semi-rigide, adaptée à la technique de raccordement autodénudant

Section des conducteurs individuels : AWG 18 (0,8...1,0 mm²)

Diamètre extérieur : min 1,0, max 2,28mm

Température de fonctionnement: 30°C <= T <= 90°C

Approbations : VDE 0881 / MIL-W-1687 8D / UL 1007 ou 1061 ou 1095

Raccordement au câble profilé AS-Interface

En fonction de l'application, il existe différentes possibilités de transition entre le câble de commande à 2 fils (AWG18) et le câble profilé AS-Interface.

Adressage des esclaves

Chaque esclave AS-Interface reçoit une adresse individuelle avec laquelle il est identifié par le maître. Elle se situe dans la plage de 1A à 31A et de 1B à 31B (esclaves A/B, version 2.1). L'adresse 0 a un fonction particulière. Selon la technique utilisée, l'adressage a lieu avant ou après le montage.

Types d'adressage

Câble d'adressage + appareil d'adressage : l'attribution des adresses se fait le plus simplement avec l'appareil d'adressage manuel, en raccordant l'esclave directement à l'appareil d'adressage via le câble d'adressage SCHLEGEL « ASI_PK500M12 ». L'ordre des appareils sur le câble AS-Interface est indépendant de l'attribution des adresses.

Adressage avec contrôleur AS-Interface / commande API Différents fabricants de contrôleurs/commandes API supportent en plus les possibilités d'adressage suivantes :

• Adressage automatique de l'ensemble du système
• Adressage individuel via le maître raccordé
• Adressage individuel via le PC par logiciel

Remarques

Éviter des doublons !

Les esclaves A/B (V2.1) ne peuvent pas utiliser le 4e bit de données de sortie, car il est utilisé pour la commutation vers les esclaves B.

Les esclaves A/B peuvent être utilisés sur des maîtres AS-Interface 2.0 si les points suivants sont respectés :
• seules les adressses « A » sont utilisées
• le 4e bit de données doit être « 0 » en permanence
• le 4e bit de paramètre doit être à « 1 »
