Simple
Le nouveau et innovant mécanisme de fixation permet un montage rapide et simple des boîtiers
Fonctionnel
Intégration directe dans des systèmes IO-Link et AS-Interface
Placement asymétrique sur des barrières de sécurité
Option d'étiquetage flexible

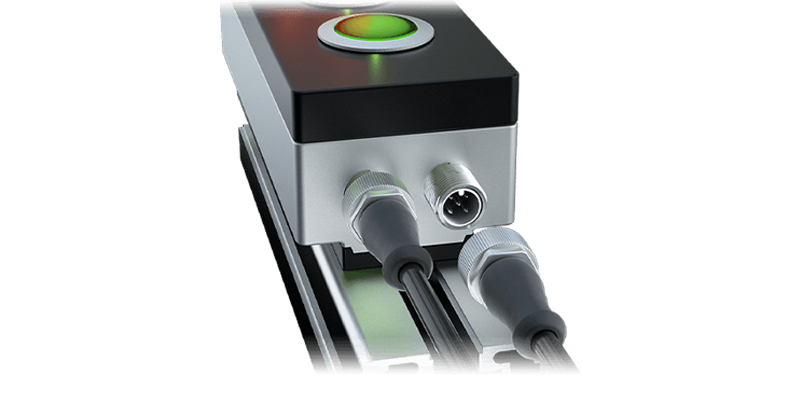

Plug & Work
Avec le raccordement M12, aucun câblage nécessaire
Flexible
Jusqu'à 4 emplacements
Différentes possibilités de connexion (presse-étoupe M12, M16, technologie radio)
Préassemblé ou comme boîtier vide
Précieux
Design attrayant, de haut qualité et moderne
Fiable

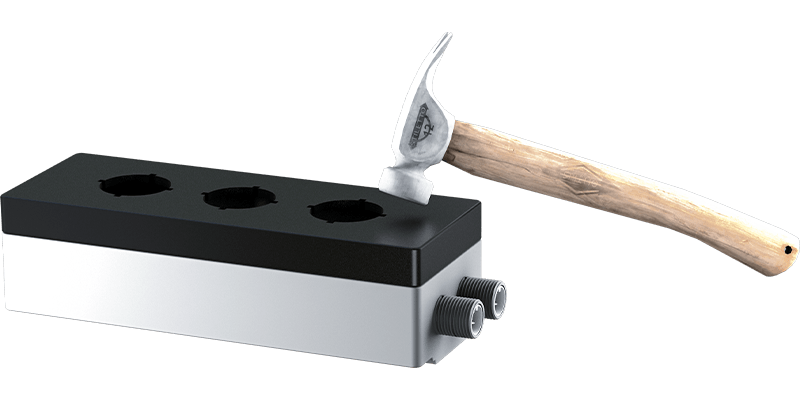

Boîtier en plastique solide

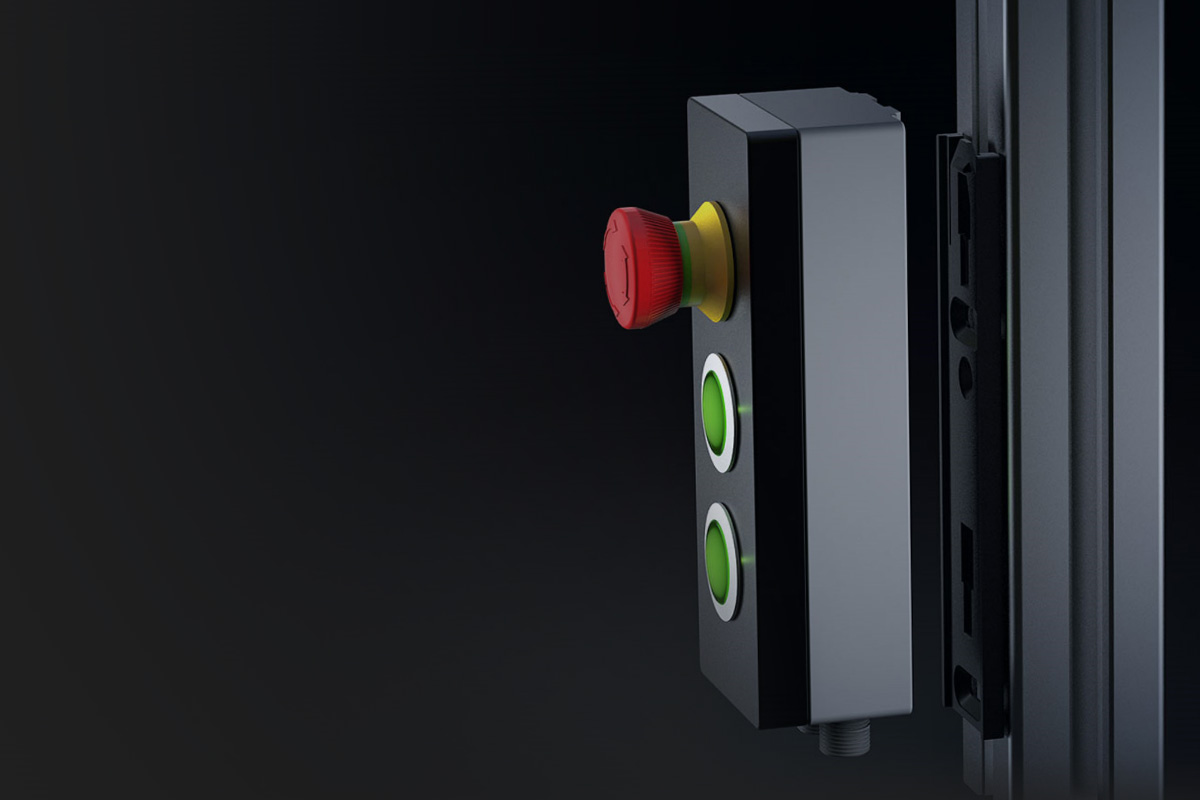

Placement asymétrique sur des barrières de sécurité
Degré de protection IP65

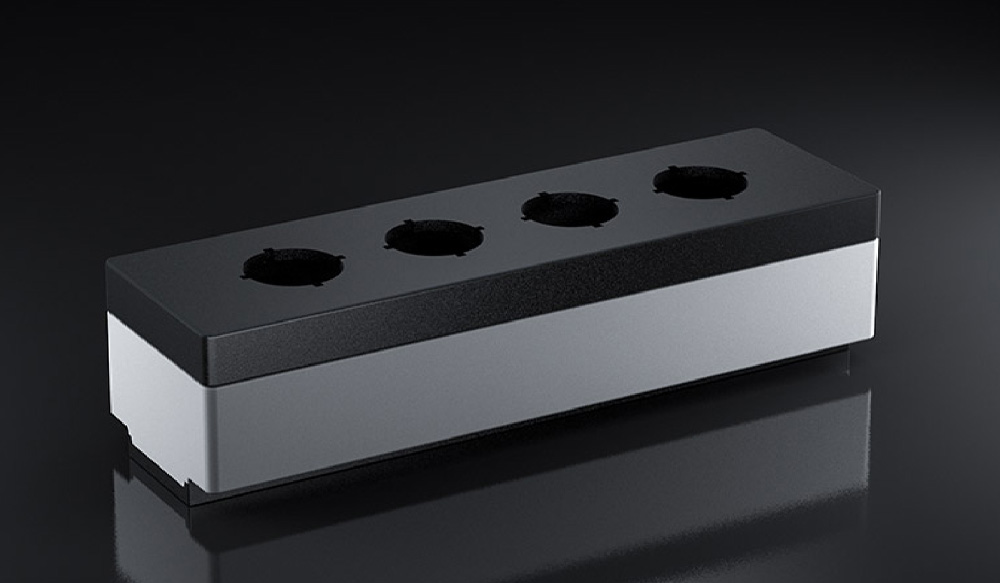

BOÎTIERS VIDES
Un usage individuel
Avec trou de perçage pour des presses-étoupes M16
Sans trou de perçage pour l'usage dans des systèmes radio ou avec des raccordements spéciaux

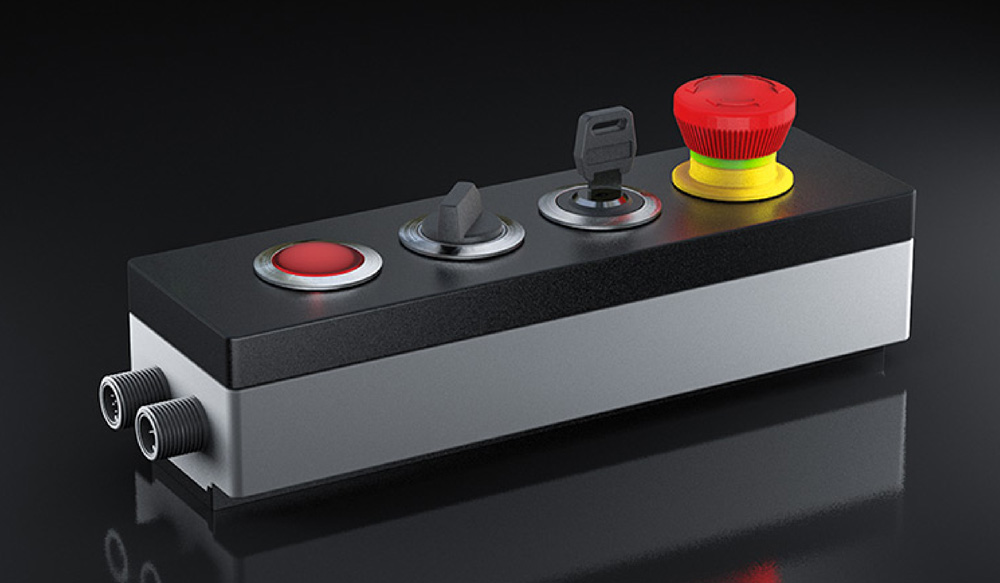

BOÎTIERS M12 ÉQUIPÉS
Pour un câblage conventionnel

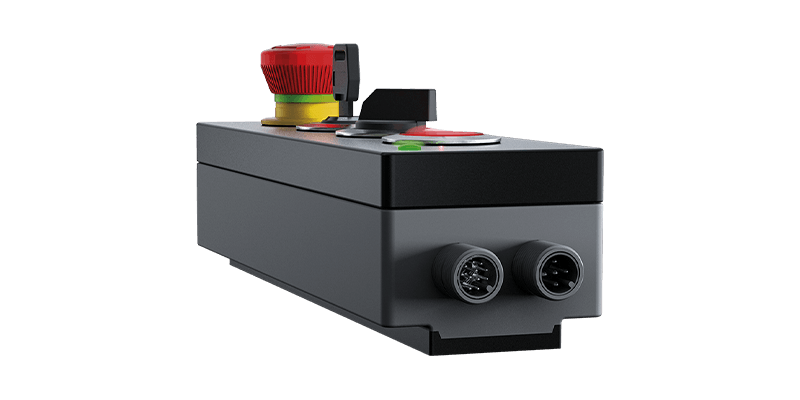

Avec deux connecteurs M12
Le bouton d'arrêt d'urgence est commandé séparément via le deuxième connecteur M12

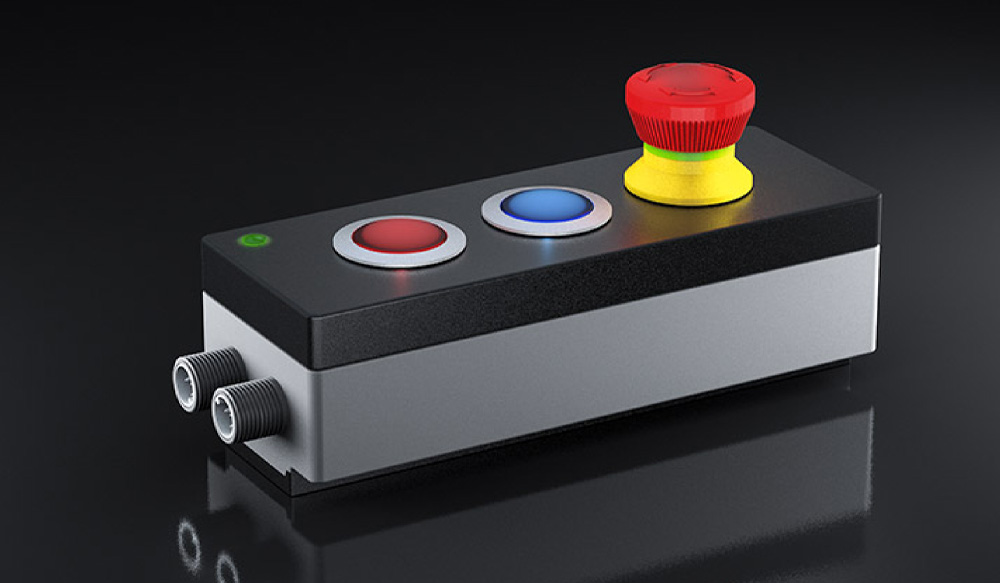

BOÎTIERS IO-LINK ÉQUIPÉS
Certification IO-Link
Deux raccordements M12 (IO-Link, ARU (AIDA))
Affichage d'état IO-Link
Les fonctionnalités suivantes peuvent être paramétrées :
Variateur de lumière ou design nocturne pour chaque LED
Compteur d'heures de fonctionnement
Surveillance des cycles de manoeuvres (durée de vie) par unité de commande
Surveillance de l'indication d'état

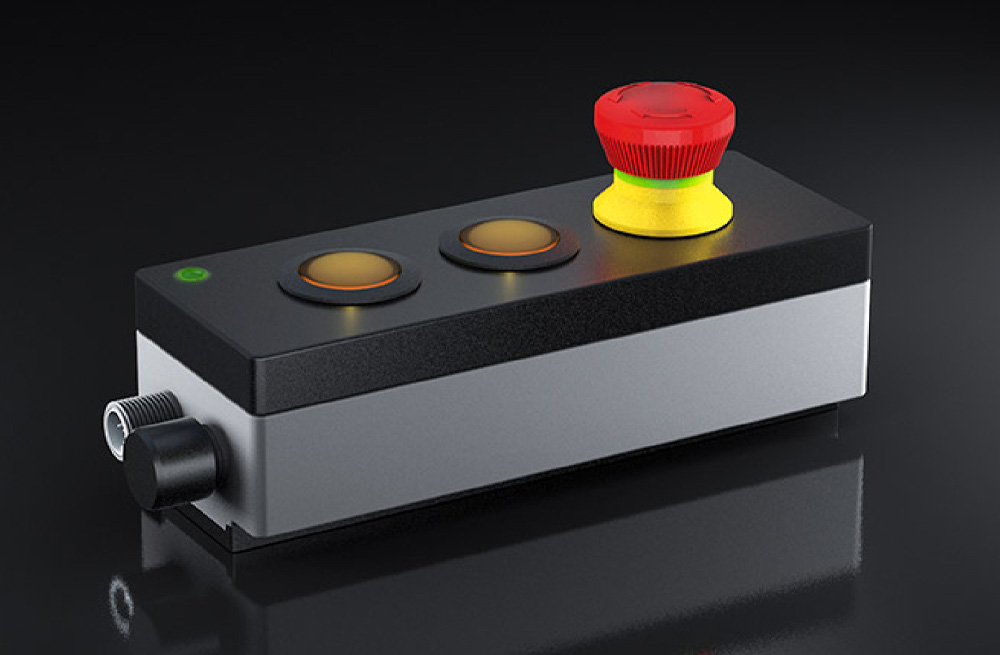

BOÎTIERS AS-INTERFACE ÉQUIPÉS
Certification AS-Interface
Deux connecteurs M12 (bouclage du bus)
AS-Interface affichage d‘état

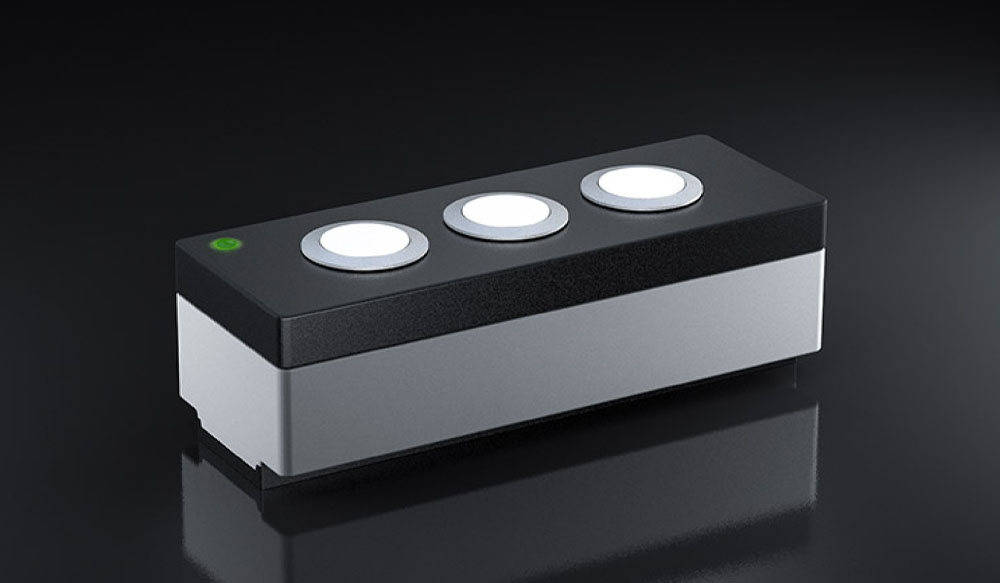

BOÎTIERS ÉQUIPÉS DE LA TECHNOLOGIE RADIO SWAVE®
Techololgie sWave® de steute
Bande de fréquence de 868 MHz (UE et Chine)
Portée en champ libre jusqu'à 450 m et à l'intérieur des pièces jusqu'à 40 m
EMETTEUR
Pour une communication bidirectionnelle (électronique d'émission avec une pile de longue durée)
LED d'état (états de commutation et surveillance de la pile)

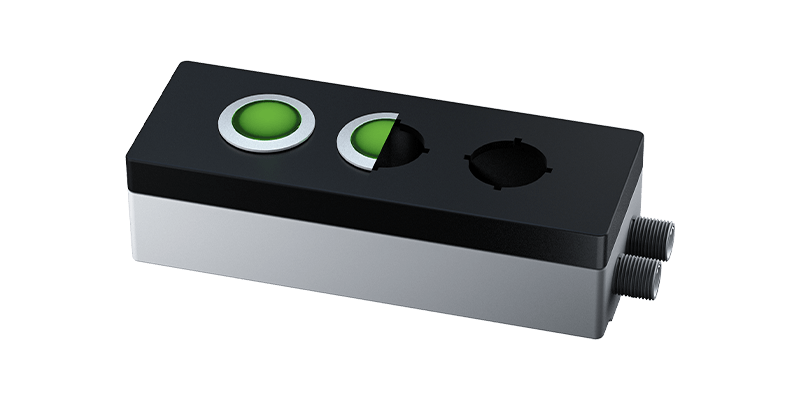

APPAREILS DE COMMANDE
4 sorties relais sans potentiel (NO)
Mode de programmation (attribution des sorties)
LED d'état (états de commutation)
Jusqu'à 40 émetteurs (bouton-poussoir, commutateur) peuvent être gérés avec un récepteur
LA proboxx EN DÉTAIL
Pour le développement du boîtier proboxx une attention particulière a été portée au design. Par exemple, le raccord vissé a été placé consciemment sur la partie inférieure pour ne pas impacter l'aspect du boîtier par des têtes de vis exposées. Ce détail esthétique est aussi synonyme d'une plus grande sécurité : Le boîtier ne peut pas être ouvert sans le démonter. Pour l'étiquetage des appareils de commande, des étiquettes spéciales ont été développées. Celles-ci s'intègrent parfaitement dans le design et peuvent être facilement fixées par clipsage. L'inscription est gravée au laser selon les exigences du client.
Boîtier stable en polyamide de haute qualité

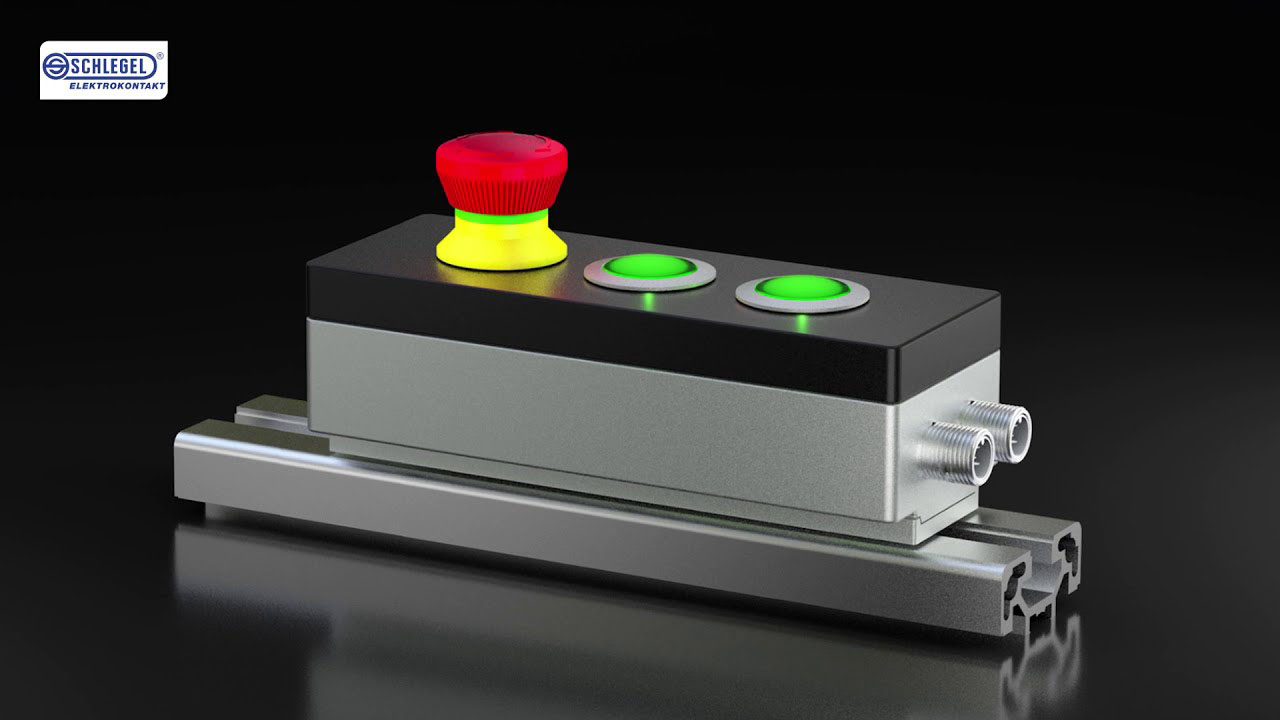

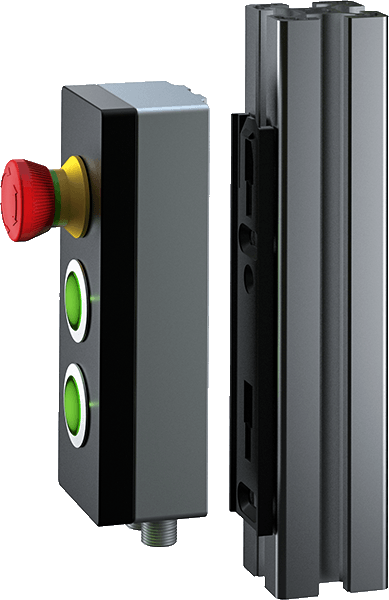

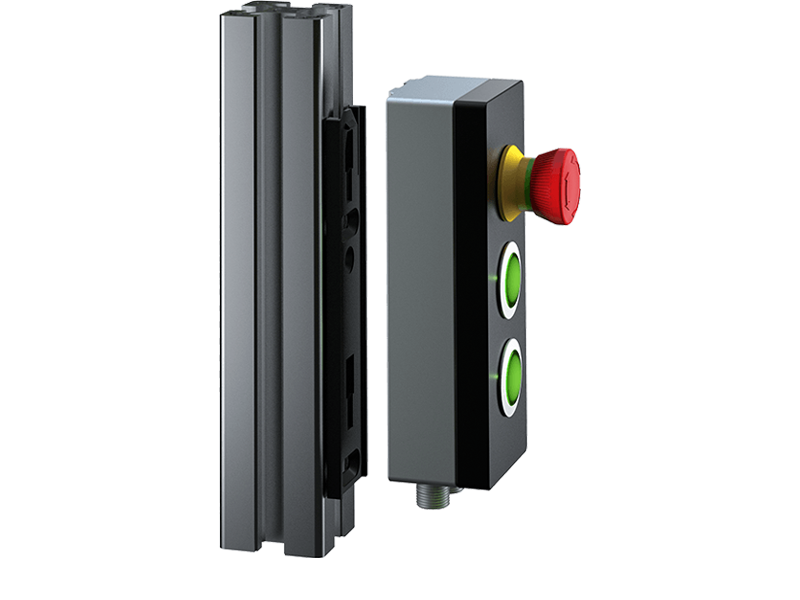

Mécanisme de fixation innovant pour un montage encastré, mural et sur profilé
Raccord à vis d'en bas
Degré de protection IP65
Boutons-poussoirs, boutons tournants, commutateurs à clé avec 1 ou 2 NO
Design attrayant

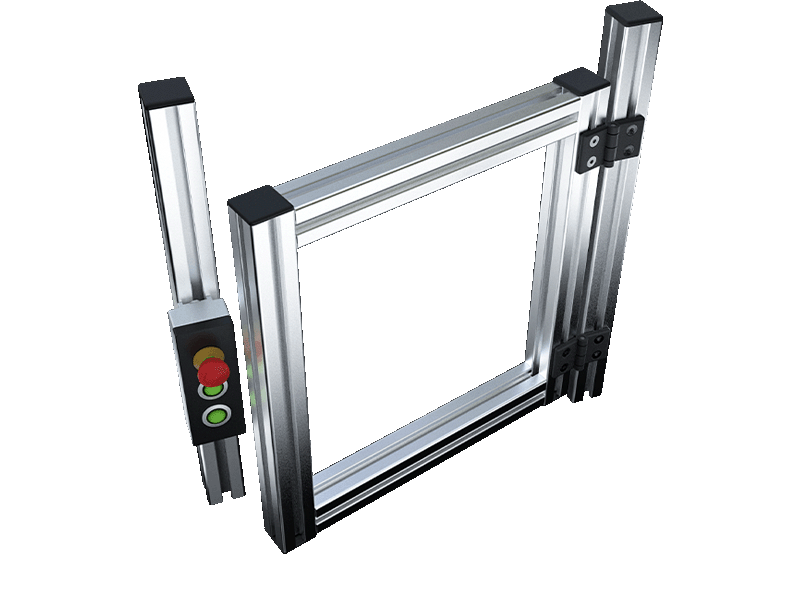

Placement asymétrique sur des barrières de sécurité
Etiquettes enfichables (marquage par laser)
Arrêt d'urgence, 2 NF
Dimensions
Largeur 52 mm
Hauteur 44 mm
Longueur avec connecteur M12 189 mm, 153 mm, 117 mm, 81 mm
Longueur sans connecteur M12 177 mm, 141 mm, 105 mm, 69 m
Têtes de bouton
Voyant
Bouton-poussoir
Bouton d'arrêt d'urgence
Bouton tournant/commutateur à clé
