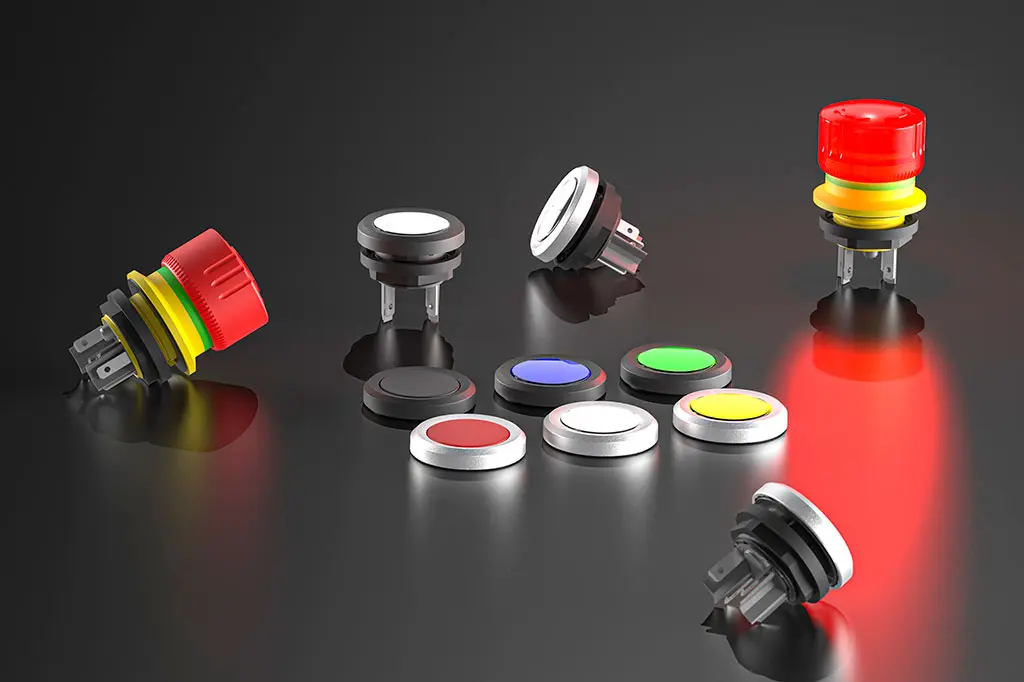

mYnitron®
Frontabmessung: Ø 23,5 mm
Einbauöffnung: Ø 16,2 mm
Frontrahmenhöhe: 4 mm
Schutzart*: IP65/IP67
IP65/IP67/IP69K (Not-Halt)

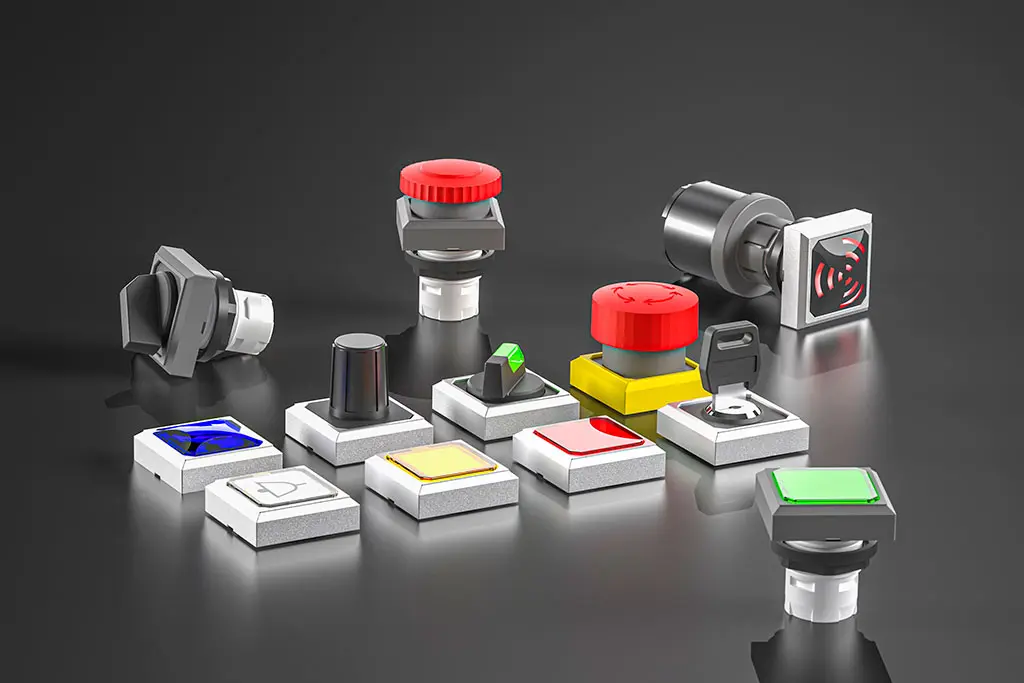

OKTRON®
Frontabmessung: 25 x 25 mm
Einbauöffnung: Ø 16,2 mm
Frontrahmenhöhe: 7,5 mm
Hub: 3 mm
Schutzart*: IP65
IP65/IP67 (Not-Halt)

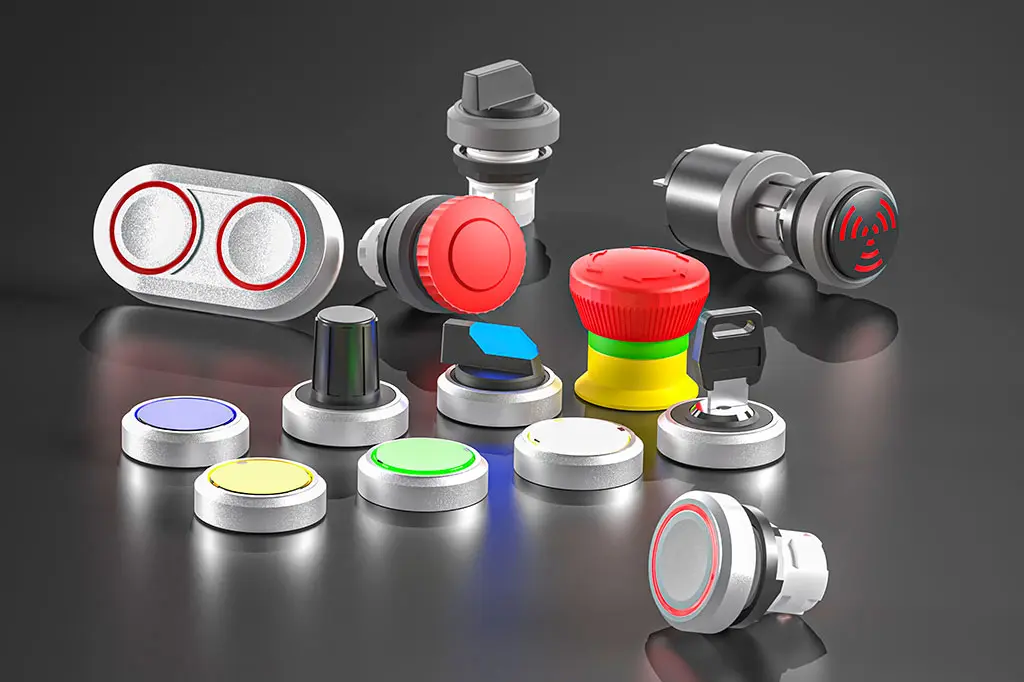

OKTRON®-R
Frontabmessung: Ø 25 mm
Einbauöffnung: Ø 16,2 mm
Frontrahmenhöhe: 7 mm
Hub: 3 mm
Schutzart*: IP65
IP65/IP67 (Not-Halt)

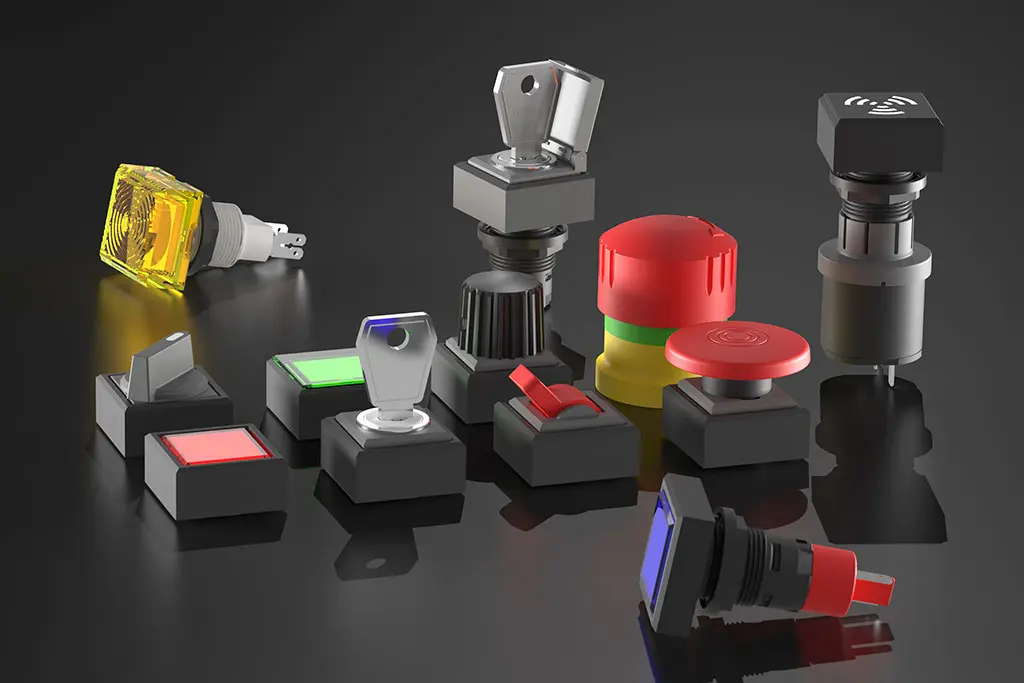

QUARTRON®
Frontabmessung: 25 x 25 mm
Einbauöffnung: Ø 16,2 mm
Frontrahmenhöhe: 12 mm
Hub: 6 mm
Schutzart*: IP65/IP67

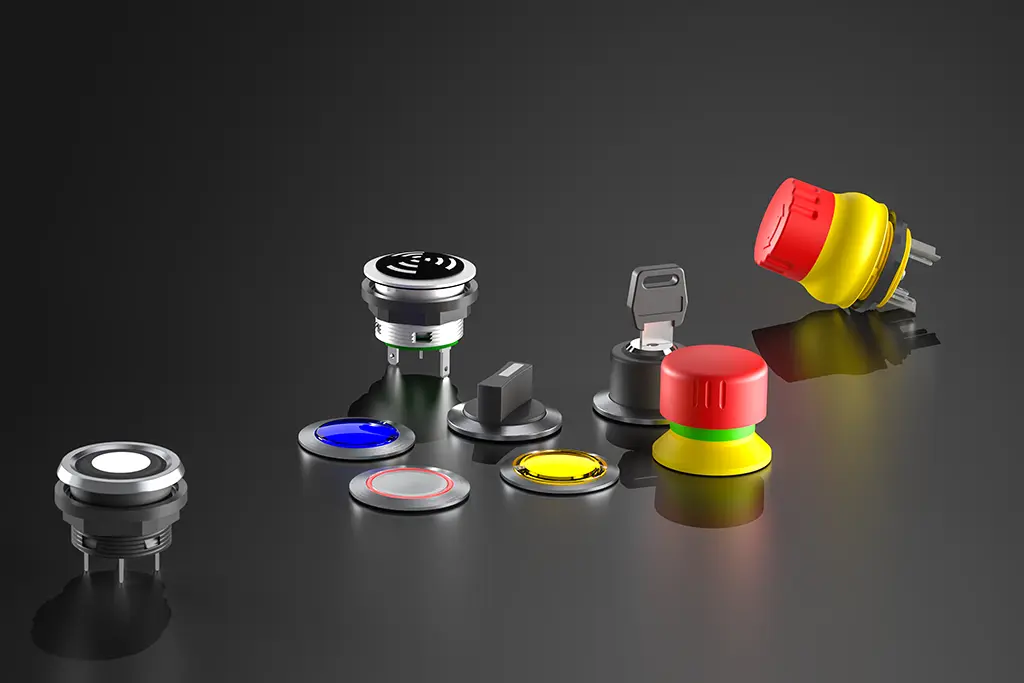

SHORTRON®
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 2 mm
Hub: 2,3 mm/1,8 mm
Schutzart*: IP65/IP66/IP67/IP69K

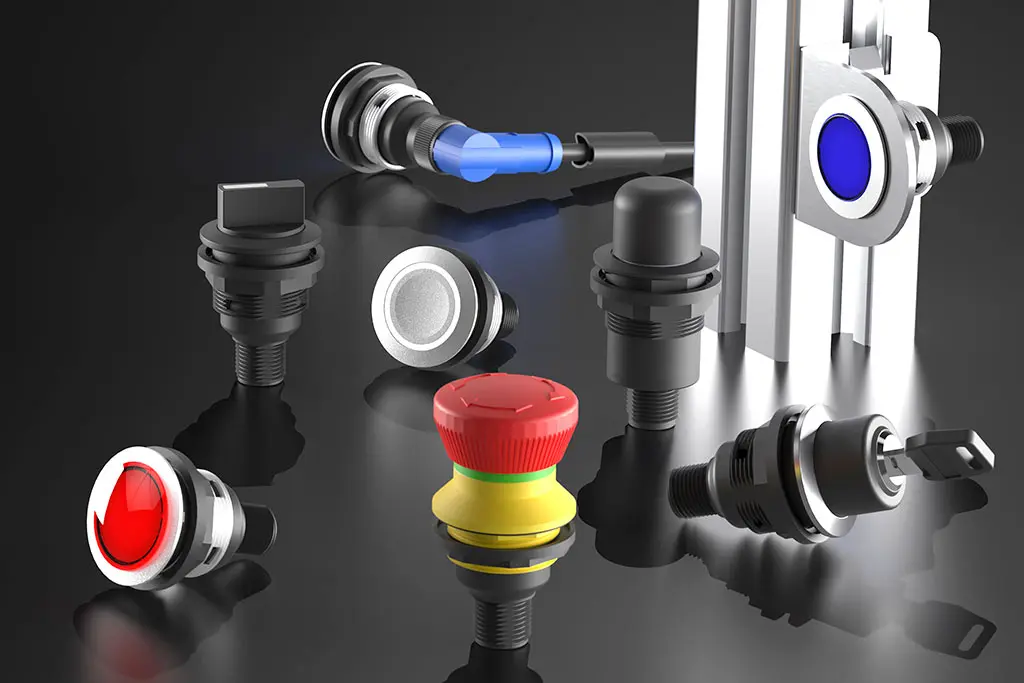

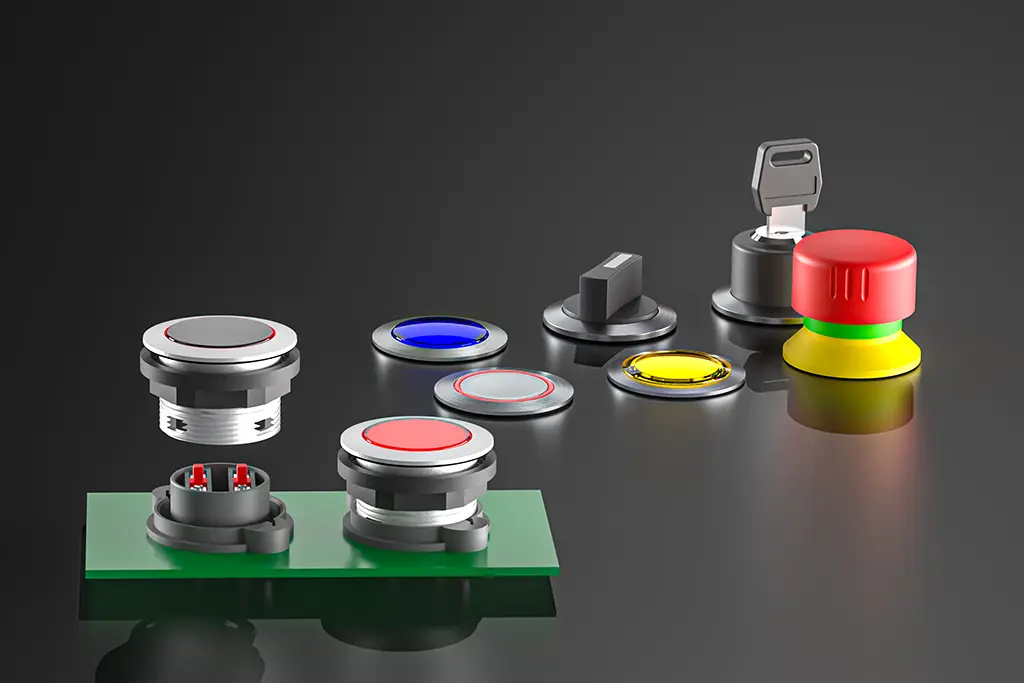

SHORTRON® connect
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 2 mm
Hub: 2,3 mm
Schutzart*: IP65/IP67 frontseitig
IP65/IP67 rückseitig

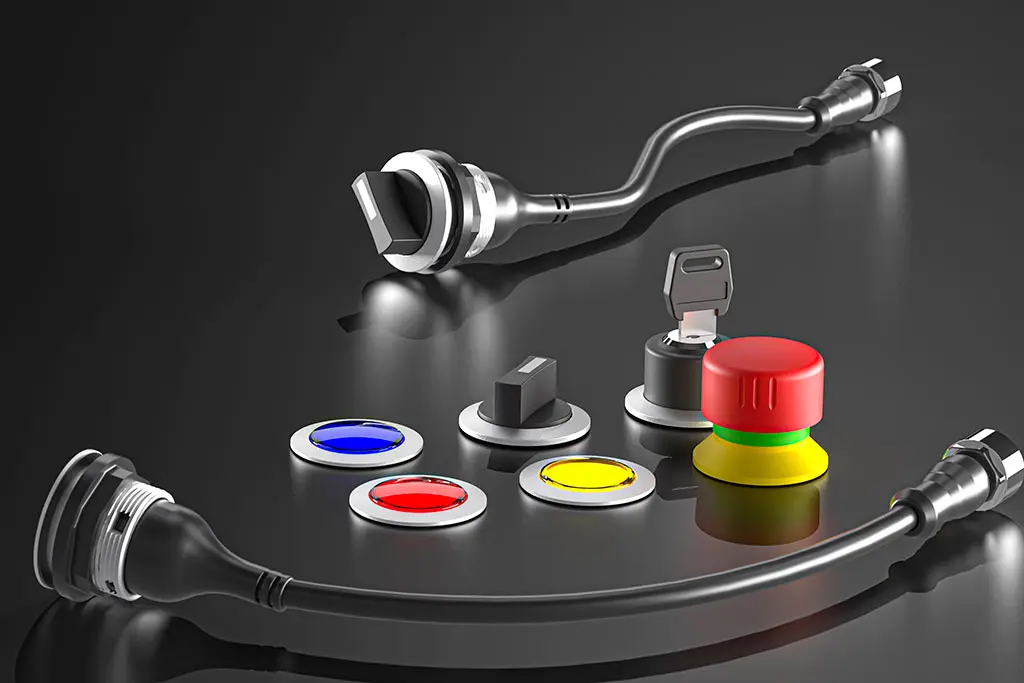

SHORTRON® M12
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 2 mm
Hub: 2,3 mm
Schutzart*: IP65/IP67 frontseitig
IP65 rückseitig

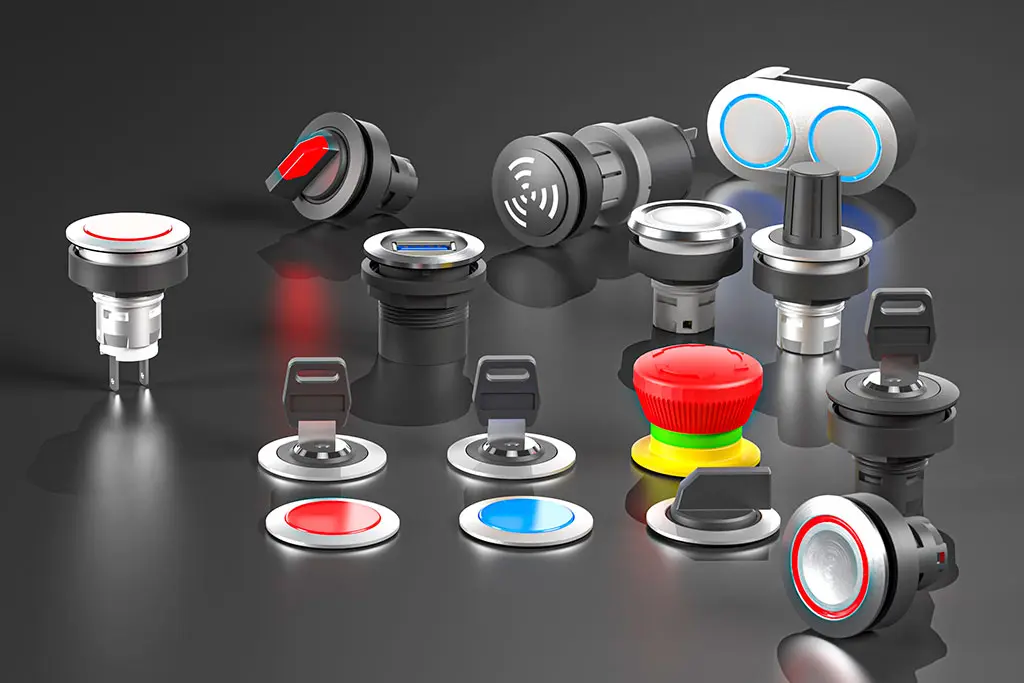

RONTRON-R-JUWEL
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 2 mm
Hub: 3 mm
Schutzart*: IP65/IP66/IP67/IP69K

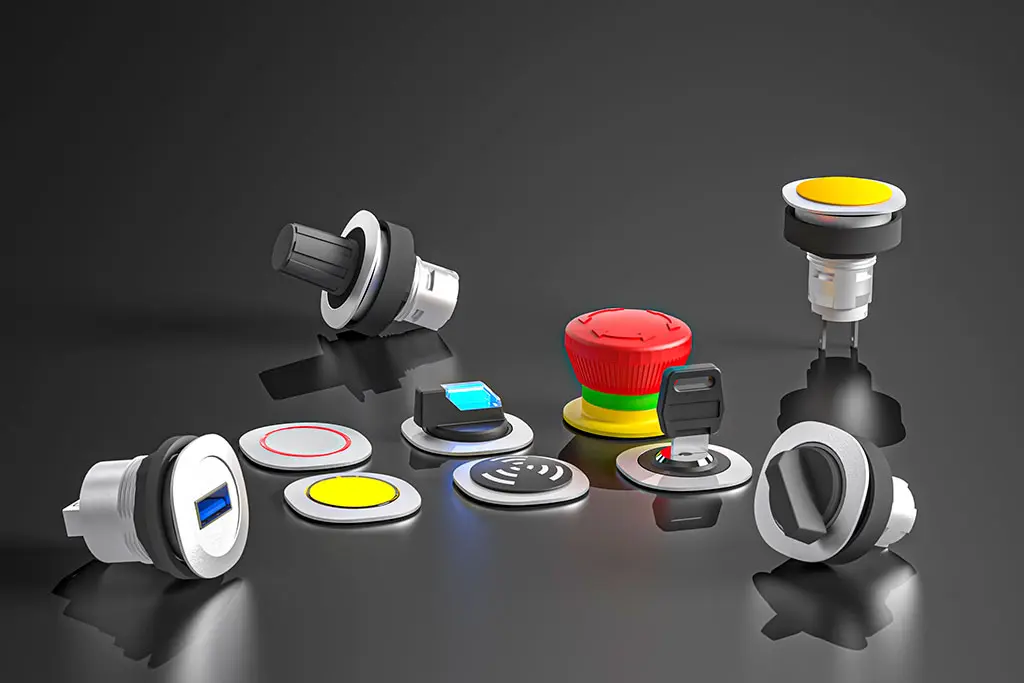

RONTRON-Q-JUWEL
Frontabmessung: 28 x 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 2 mm
Hub: 3 mm
Schutzart*: IP65

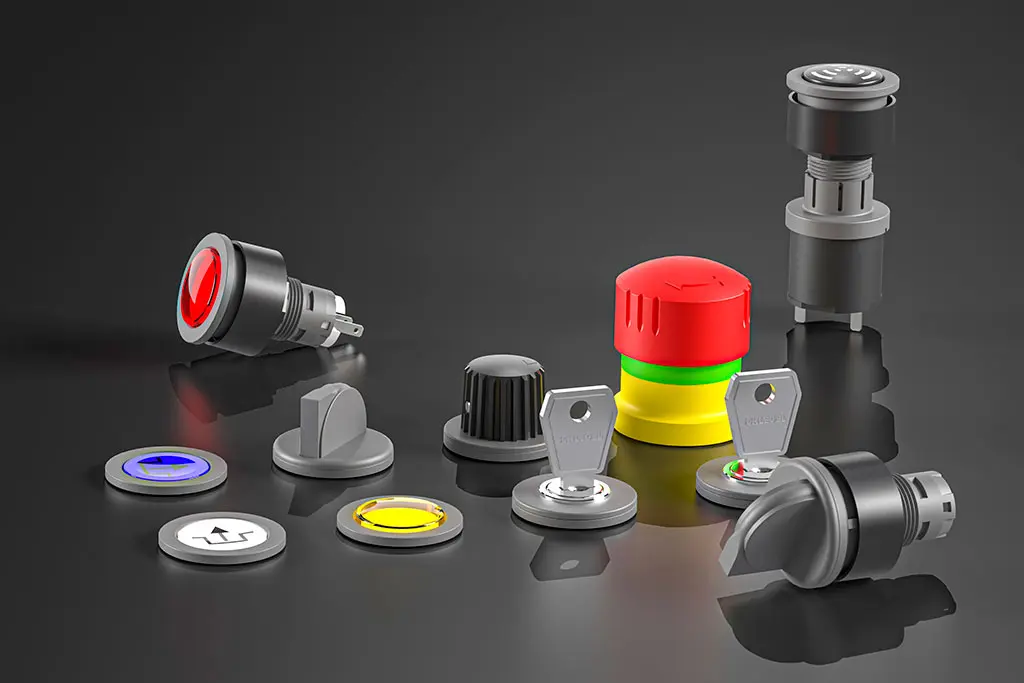

RX-JUWEL
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 2,6 mm
Hub: 6 mm
Schutzart*: IP65/IP67

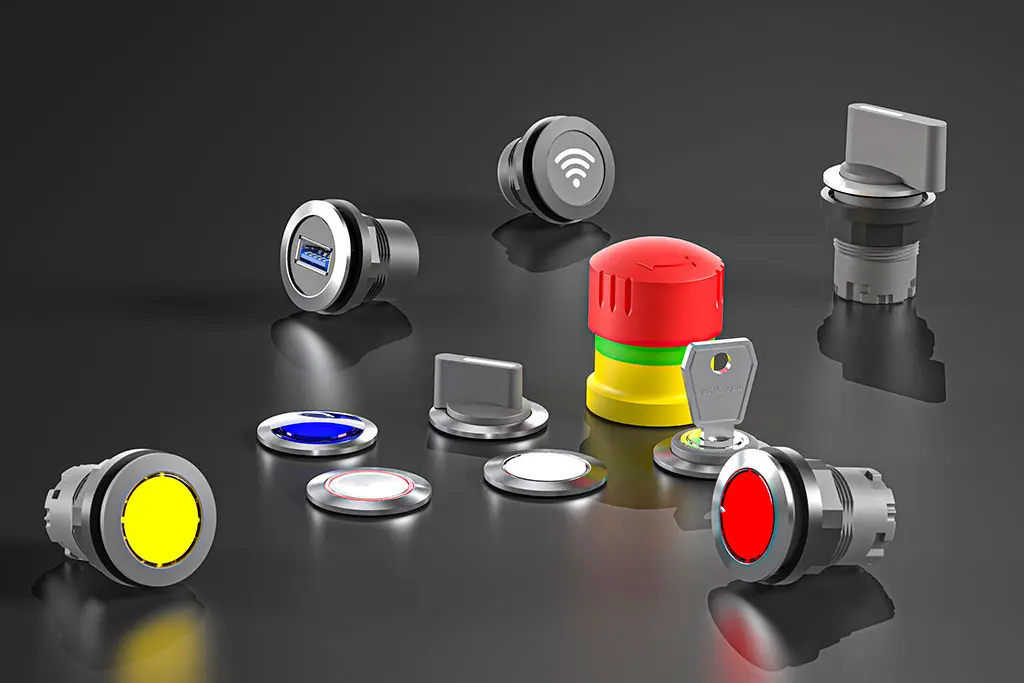

RONDEX-JUWEL
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 2 mm
Hub: 6 mm
Schutzart*: IP65/IP67
IP65/IP67/IP69K (Not-Halt)

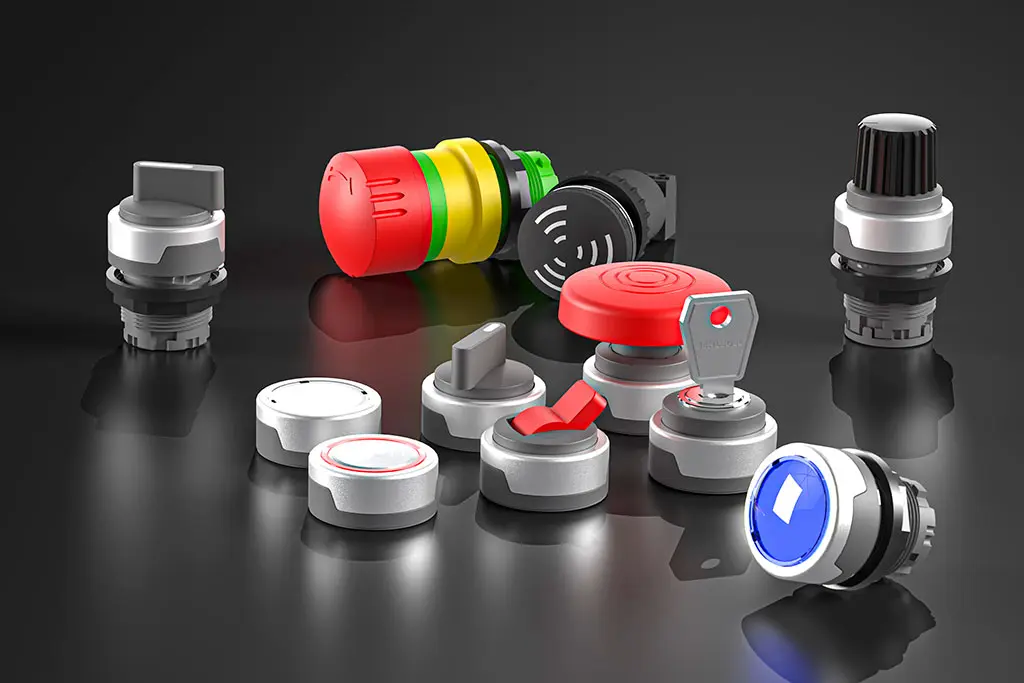

RONDEX-M
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 12 mm
Hub: 6 mm
Schutzart*: IP65/IP67

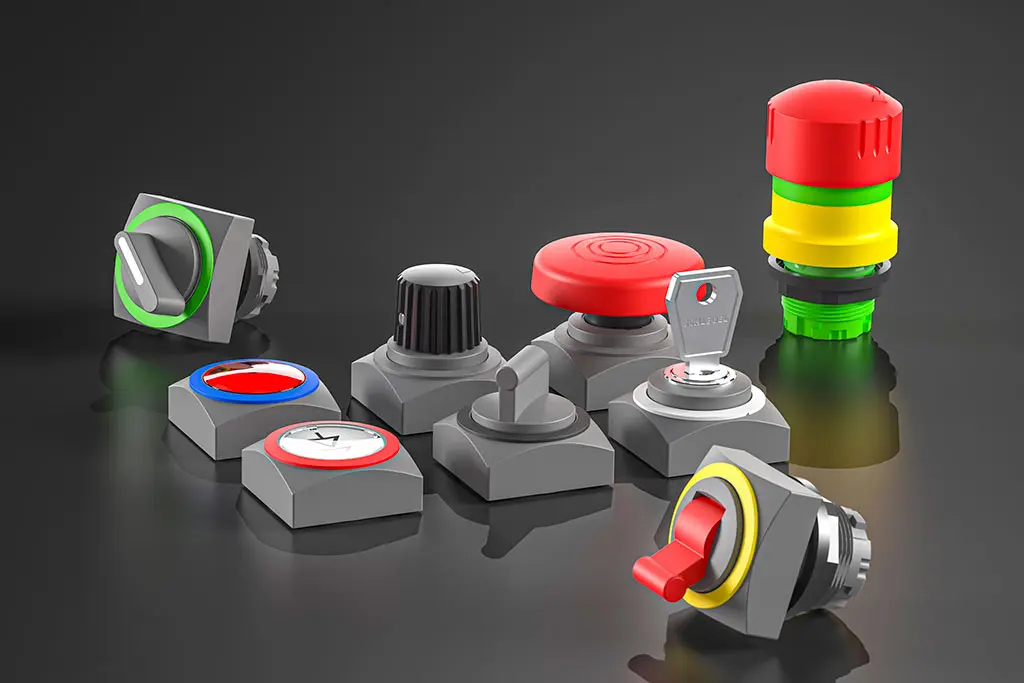

QUARTEX®-R
Frontabmessung: 30 x 30 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 12 mm
Hub: 6 mm
Schutzart*: IP65/IP67

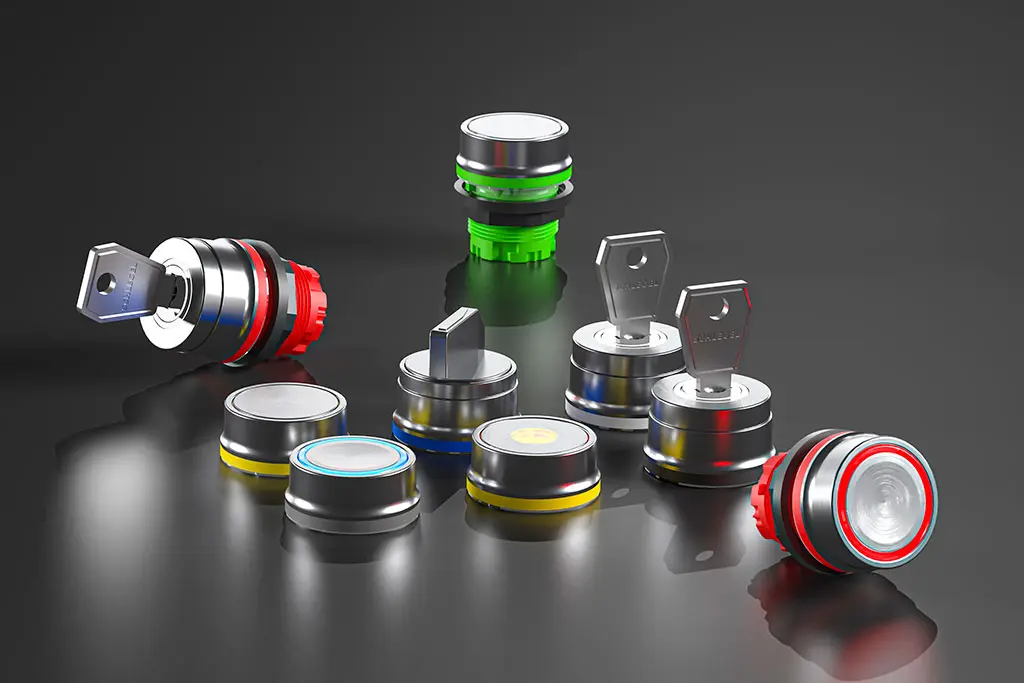

RVA
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 12 mm
Hub: 6 mm
Schutzart*: IP65/IP69K

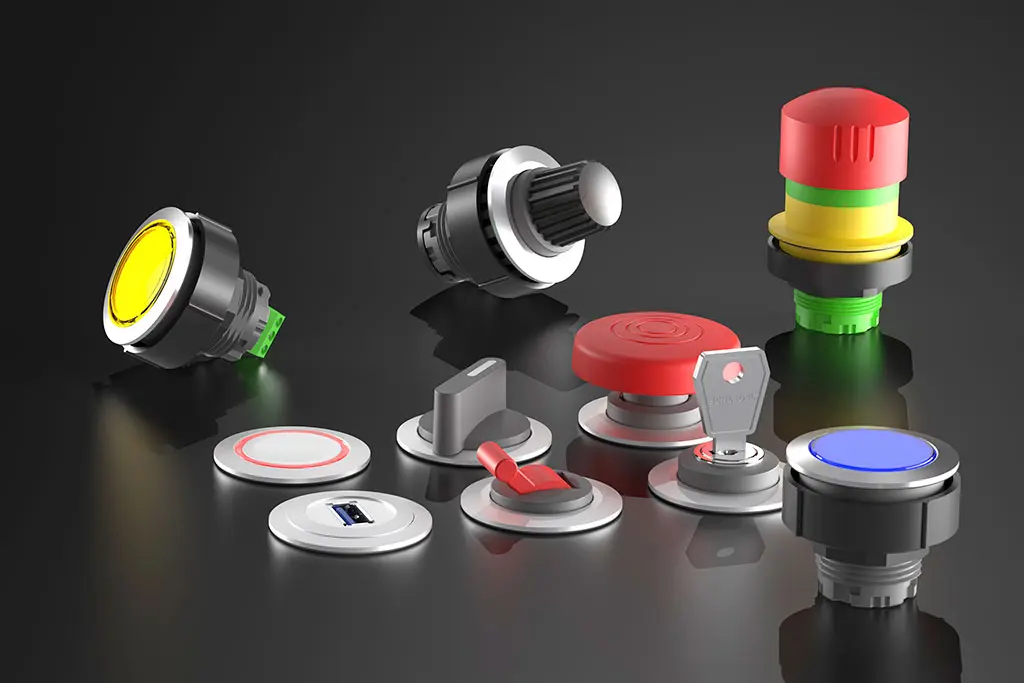

KOMBITAST®-R-JUWEL
Frontabmessung: Ø 36 mm
Einbauöffnung: Ø 30,5 mm
Frontrahmenhöhe: 2,7 mm
Hub: 6 mm
Schutzart*: IP65/IP67/IP69K

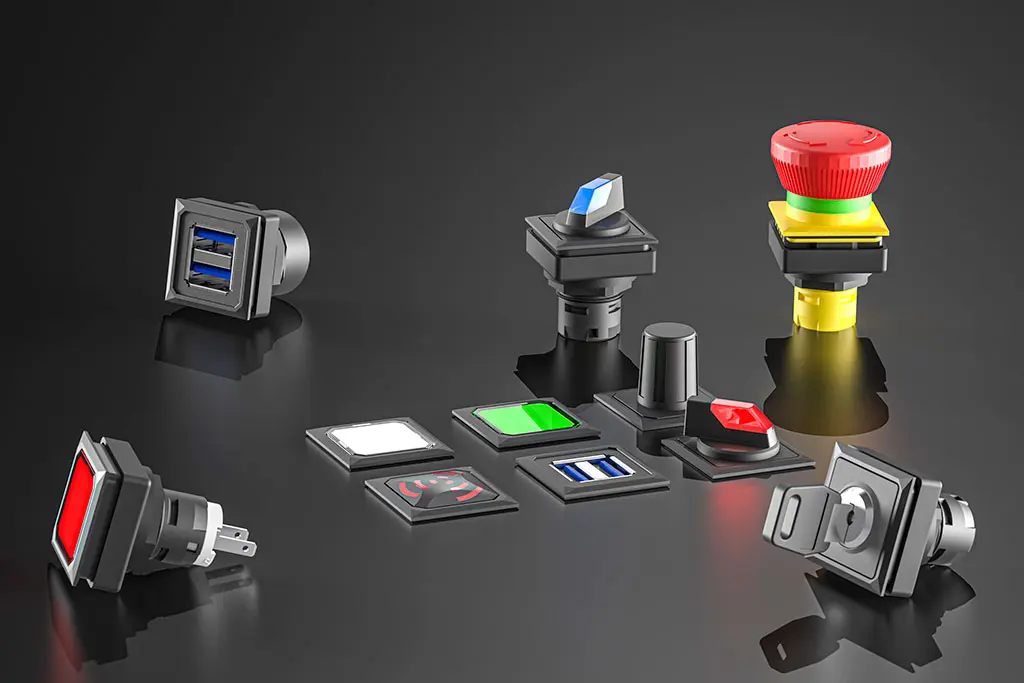

OKTRON®-JUWEL
Frontabmessung: 25 x 25 mm
Einbauöffnung: 23,1 x 23,1 mm
Frontrahmenhöhe: 2 mm
Hub: 3 mm
Schutzart*: IP65/IP66/IP67/IP69K

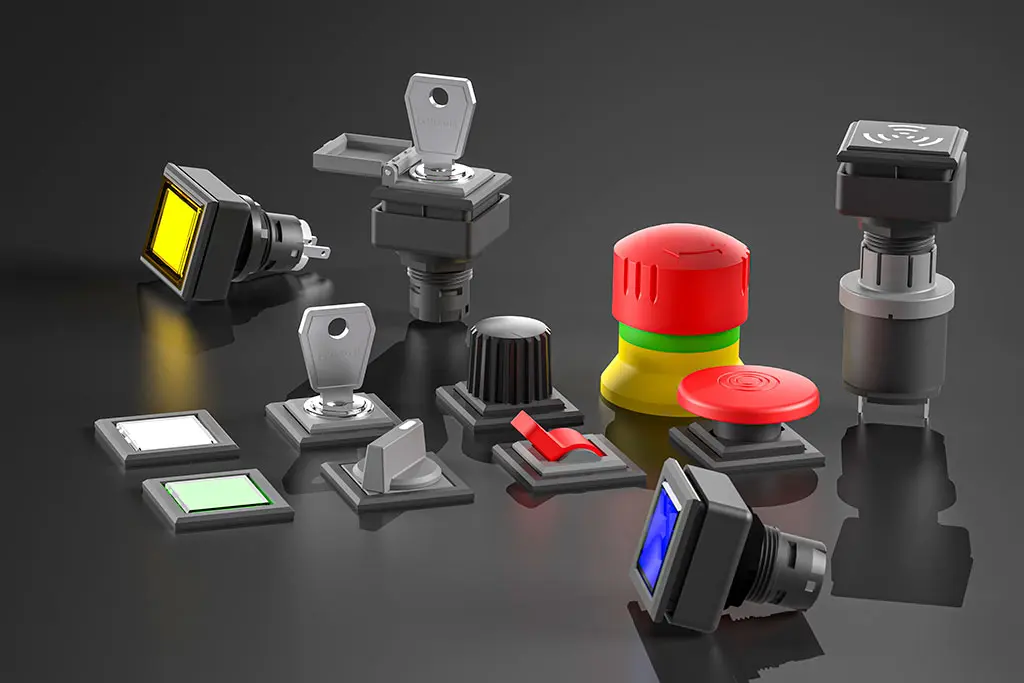

QUARTRON-JUWEL®
Frontabmessung: 27 x 27 mm
Einbauöffnung: 24 x 24 mm
Frontrahmenhöhe: 2,5 mm
Hub: 6 mm
Schutzart*: IP65/IP66/IP67

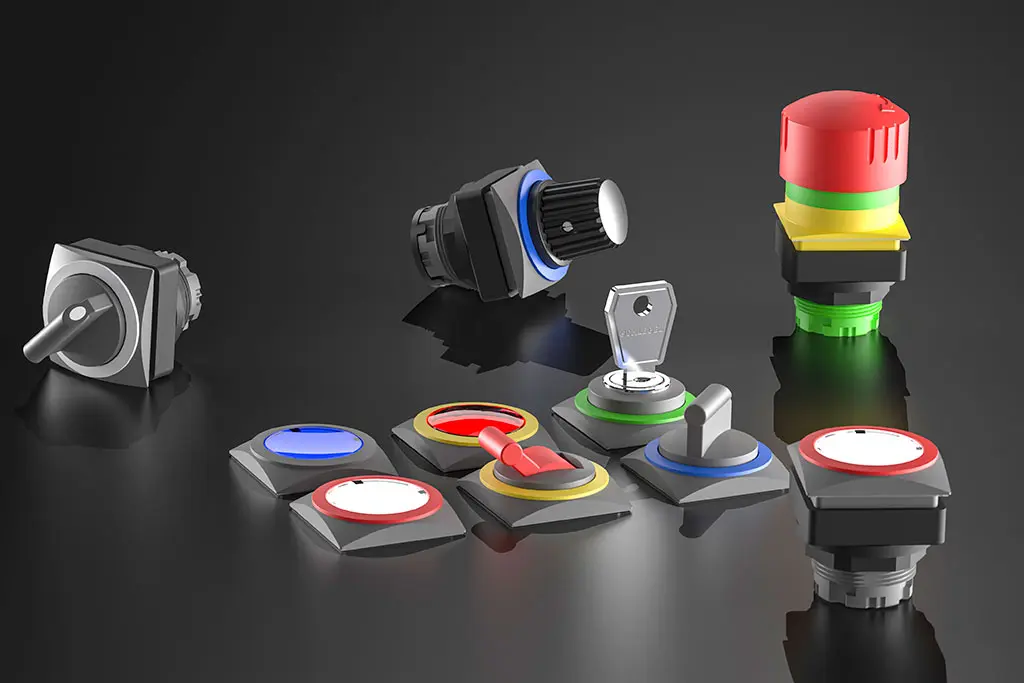

QUARTEX®-R-JUWEL
Frontabmessung: 30 x 30 mm
Einbauöffnung: 26 x 26 mm
Frontrahmenhöhe: 6 mm
Hub: 6 mm
Schutzart*: IP65/IP67
* mögliche Schutzarten, abhängig vom jeweiligen Artikel
Das bieten Schlegel Befehlsgeräte:
25 Baureihen für maximale Kombinations- und Gestaltungsmöglichkeiten
Zahlreiche Einbauöffnungen: Ø 16,2 mm, Ø 22,3 mm, Ø 30,5 mm sowie 23 x 23 mm, 24 x 24 mm, 26 x 26 mm, 48 x 24 mm
Schutzart nach IEC/EN 60529: IP65 bis zur höchsten Schutzklasse IP69K für Wider-standsfähigkeit gegen das Eindringen von Wasser bei Hochdruck- oder Dampfstrahlreinigung
Auch Befehlsgeräte für extreme Kältesituationen verfügbar: Bis -40° Grad getestet.
Beleuchtung mit Leuchtdioden und Glühlampen
Individuelle Bezeichnungen mit einer breiten Auswahl an Symbolen und Texten
Große Auswahl an Frontrahmenfarben
Einbaubuchsen als USB, RJ45, FireWire u.a.
Hochwertige Materialien, z.B. Polyamide 6.6 / Polyamide 12
Für die Kontakte kommt massives Hartsilber zum Einsatz; auf Anfrage auch mit Goldauflage möglich
FAQ
Was ist ein Befehlsgerät?
Durch Betätigen eines Befehlsgeräts wird sein Schaltzustand geändert und eine damit verbundene Funktion an einer Maschine oder Anlage ausgelöst. Typische Vertreter von Befehlsgeräten sind Not-Halt-Geräte, Drucktasten, Wahl- und Schlüsselschalter, aber auch kapazitive oder berührungslose Schaltelemente.
Was ist ein Meldegerät?
Meldegeräte zeigen Zustandsänderungen an Maschinen oder Anlagen an durch ein Lichtsignal oder einen Ton. Typische Vertreter von Meldegeräten sind optische oder akustische Signalgeber wie Meldeleuchten, Signalsäulen oder Sirenen.
Was ist ein Öffner?
Ein Schaltkontakt wird als Öffner bezeichnet, wenn dieser einen elektrische Schaltkreis öffnet und damit unterbricht. Im Ruhezustand ist der Schaltkreis geschlossen und Strom fließt zum Verbraucher. Wird der Schaltkontakt über ein Befehlsgerät betätigt, wird der Schaltkreis geöffnet und der Stromfluss zum Verbraucher unterbrochen.
Was ist ein Schließer?
Ein Schaltkontakt wird als Schließer bezeichnet, wenn dieser einen elektrischen Schaltkreis schließt. Im Ruhezustand ist der Schaltkreis geöffnet und der Stromfluss zum Verbraucher ist unterbrochen. Wird der Schaltkontakt über ein Befehlsgerät betätigt, wird der Schaltk reis geschlossen und der Verbraucher mit Strom versorgt.
Was ist ein Wechsler?
Ein Schaltkontakt wird als Wechsler bezeichnet, wenn dieser den Zustand von zwei Schaltkreisen gleichzeitig ändert. Im Ruhezustand ist der eine Schaltkreis geschlossen, während der andere geöffnet ist. Wird der Schaltkontakt über ein Befehlsgerät betätigt, wechselt der Zustand der jeweiligen Schaltkreise in den des anderen: Einer wird geöffnet und gleichzeitig ein anderer geschlossen.
Was ist der Unterschied zwischen Taster und Schalter?
Ein Taster ist kein Schalter: Der Unterschied zwischen Taster und Schalter liegt im Zustand nach einer Betätigung. Ein Taster geht nach dem Betätigen wieder in die Ursprungsposition zurück, während ein Schalter in seiner neuen Position verharrt. Typische Beispiele für einen Taster sind eine Türklingel oder die Maustaste, für einen Schalter das Licht oder der Herd.
